Привод

это конструкция из тонких гофрированных листов, собранных в модульные блоки. Вода распределяется по их поверхности в виде непрерывной тонкой плёнки, что обеспечивает исключительно большую площадь соприкосновения с воздухом при минимальном сопротивлении потоку. Именно эта разновидность оросителей доминирует в современных градиренных установках. Для их изготовления используются термопластичные полимеры - преимущественно ПВХ или полипропилен, которые отличаются стойкостью к химически активным средам и устойчивостью к биологическому обрастанию (образованию водорослей). Благодаря способности обеспечивать высокий уровень теплосъёма в сочетании с малогабаритностью, плёночные оросители считаются оптимальным и наиболее востребованным решением для подавляющего числа промышленных систем оборотного охлаждения.

Это явление, при котором тёплый влажный шлейф, выбрасываемый из одной секции градирни, попадает в зону воздухозабора соседней секции, тем самым повышая температуру всасываемого воздуха. В результате такого перегрева охлаждающая способность установки заметно снижается. Чтобы избежать этого эффекта, на этапе проектирования крайне важно согласовывать с производителем схему взаимного расположения градирен с учётом розы ветров, преобладающих на площадке, а также расстояния до соседних зданий и инженерных коммуникаций. Для сведения теплового взаимовлияния к минимуму необходимо строго выдерживать рекомендуемые изготовителем межосевые и межсекционные расстояния, величина которых напрямую определяется мощностью и конструктивным типом монтируемого оборудования.

В вентиляторных градирнях приблизительно равны 1–2% от расхода циркуляции на каждые 10° С дельты охлаждения, расход подпиточной воды всегда выше потерь воды испарением из-за необходимости компенсации расхода продувки.

Это свежая вода, поступающая из внешнего природного источника и непрерывно вводимая в контур оборотного охлаждения для восполнения неизбежных потерь рабочей жидкости. К основным статьям таких потерь относятся: сбросы при продувке, испарение части воды при теплообмене и капельный унос, увлекаемый воздушным потоком. Корректный расчёт объёмов подпиточной воды является важнейшим этапом проектирования как самой системы водоподготовки, так и всей схемы ресурсоснабжения объекта. При этом качественные характеристики добавляемой воды играют определяющую роль в интенсивности солеотложений и развитии коррозионных процессов - именно поэтому в подавляющем большинстве случаев перед подачей в систему подпиточную воду подвергают предварительной подготовке: умягчению, механической фильтрации и дегазации, что позволяет минимизировать риски образования накипи и продлить срок службы теплообменного оборудования.

Это принудительный сброс части оборотной воды из циркуляционного контура в дренажную систему, выполняемый с целью недопущения чрезмерного накопления растворённых солей и примесей. Если бы этот механизм отсутствовал, концентрация минеральных веществ в воде неуклонно возрастала бы, что неизбежно привело бы к образованию твёрдых отложений (накипи) на внутренних поверхностях, активизации коррозионных процессов и заметному падению эффективности теплопередачи. Величина и частота продувки обычно управляются в автоматическом режиме на основании показаний кондуктометра, который непрерывно отслеживает уровень электропроводности воды. Правильно настроенный режим продувки позволяет удерживать солевой баланс в установленных пределах, тем самым продлевая межремонтный ресурс оборудования и снижая потребность в дорогостоящих химических реагентах для водоподготовки.

Это угловой зубчатый механизм конического типа, предназначенный для понижения частоты вращения и передачи крутящего момента от электродвигателя к вентилятору с выходом на его оптимальный рабочий режим. Данный узел применяется в паре с асинхронными двигателями и преобразует высокие обороты вала (обычно в диапазоне 1000–1500 об/мин) в пониженные, характерные для вентиляторного колеса (порядка 200–400 об/мин), что обеспечивает максимальную эффективность воздушного тракта. К редукторам предъявляются повышенные требования по надёжности и термической стойкости - они должны быть защищены от перегрева и выдерживать длительные нагрузки. В современных исполнениях эти агрегаты производятся из высокопрочных легированных материалов, а их увеличенный эксплуатационный ресурс достигается за счёт усовершенствованных систем смазывания и интенсивного отвода тепла от рабочих поверхностей.

Это нижняя резервуарная часть градирни, предназначенная для аккумуляции охлаждённой воды после прохождения ею оросительной системы. Из этой ёмкости циркуляционные насосы забирают уже остывшую воду и направляют её обратно к технологическим потребителям. В зависимости от конструктивного решения бассейн может быть выполнен из монолитного железобетона (в этом случае он зачастую одновременно служит основанием-фундаментом всей установки) либо из стали с надёжной антикоррозионной защитой. Для удешевления и ускорения монтажа нередко применяют встроенные варианты из нержавеющей стали, которые интегрируются непосредственно в несущую конструкцию градирни. Помимо сбора воды, данный резервуар выполняет буферную роль, компенсируя кратковременные колебания расхода в системе при пиковых нагрузках. В его оснащение в обязательном порядке входят устройства для удаления накапливающегося осадка и системы контроля поддерживаемого уровня воды.

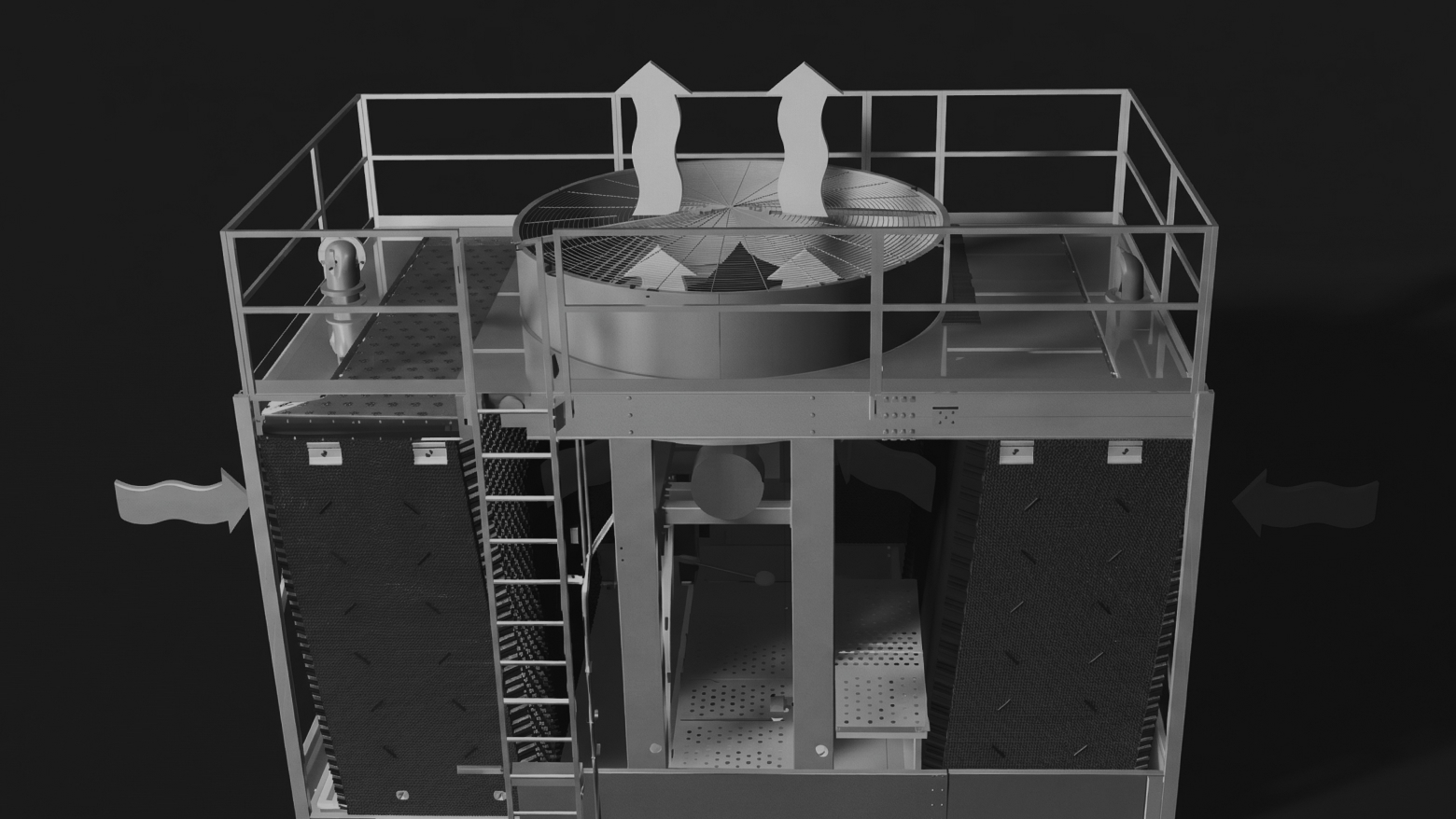

Это автономный функциональный модуль, входящий в состав многоблочной градирни и представляющий собой полностью самостоятельную охладительную единицу. Каждая такая секция оснащается индивидуальным вентилятором, собственной водораспределительной системой и независимым оросительным блоком. Возможность разделения установки на несколько независимых ячеек даёт ряд важных эксплуатационных преимуществ: позволяет поэтапно выводить отдельные части градирни на плановое техническое обслуживание или ремонт, а также гибко отключать лишние объёмы при снижении требуемой тепловой нагрузки, что существенно повышает общую надёжность и адаптивность всей системы. Более того, каждая секция может быть оснащена собственным контуром автоматизации, что даёт возможность тонко настраивать режим работы каждого модуля под актуальные тепловые сбросы и погодные условия, добиваясь максимальной энергоэффективности комплекса в целом.

Это наружные ограждающие панели градирни, которые формируют её корпус, за исключением зон, предназначенных для забора воздуха. Для изготовления обшивки применяются различные материалы: от оцинкованной стали и стеклопластика (FRP) до поливинилхлорида, полиэтилена и нержавеющей стали. Выбор конкретного типа материала напрямую определяет такие эксплуатационные характеристики, как устойчивость к коррозии, способность сохранять тепловой режим внутри установки и общий ресурс службы градирни. В условиях воздействия агрессивных сред или суровых климатических факторов наиболее предпочтительным вариантом зачастую является нержавеющая сталь. Кроме того, обшивка выполняет защитную функцию: она должна обеспечивать полную герметичность внутреннего пространства, предотвращая попадание мусора, листвы и насекомых внутрь технологического объёма градирни.

Это элемент градирни, который размещается над оросителем и водораспределительным устройством. Его главная функция - задерживать мельчайшие капли влаги, которые могут увлекаться выходящим воздушным потоком. Современные модели таких устройств способны сокращать потери от капельного уноса до уровня 0,005%, что является крайне высоким показателем. Эффективная работа каплеуловителей приобретает особую важность в холодное время года, потому что предотвращает обледенение прилегающих конструкций, а также позволяет существенно снизить безвозвратные потери воды в системе. Конструктивно они выполняются в виде лабиринтных каналов особой конфигурации: проходя через них, воздух меняет направление, а влага оседает на стенках и самотеком возвращается обратно в циркуляционный контур. От того, насколько правильно подобран каплеуловитель, напрямую зависят как текущие эксплуатационные затраты, так и экологические показатели работы всей градирни.
