Промышленные
системы охлаждения

Оборотное водоснабжение – это система подачи воды потребителям с обеспечением ее сбора после использования для последующей повторной подачи. Решение обеспечивает сокращение водопотребления и сброса загрязнённых стоков, снижение негативного влияния на окружающую среду.

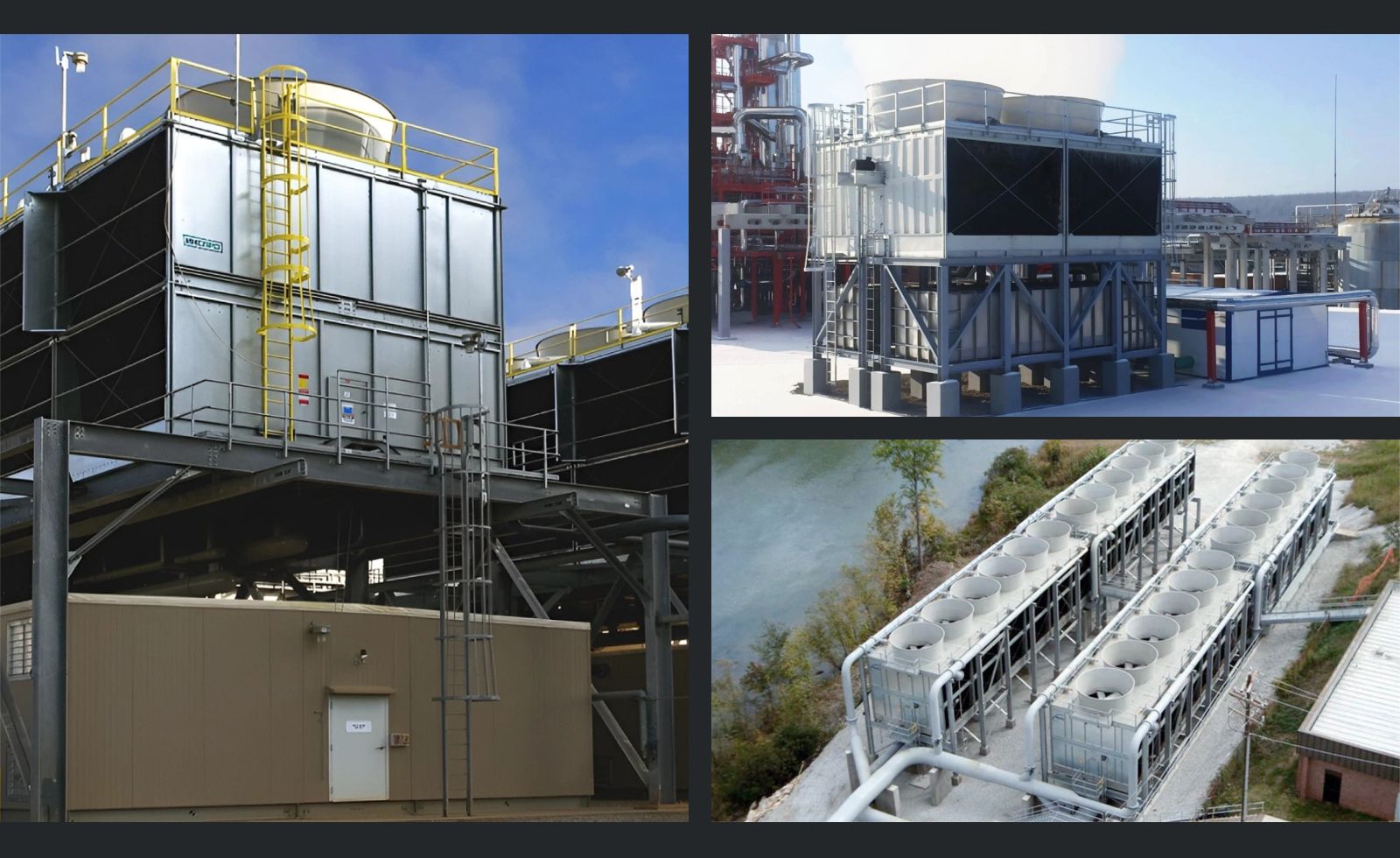

В промышленных системах охлаждения, которые проектируются по прицепу замкнутого цикла, в качестве теплоносителя наиболее часто используется вода. После нагрева в технологическом процессе она направляется в градирни для охлаждения, далее проходит необходимый процесс очищения, реагентную обработку и повторно подается на производство. Циркуляция воды в контуре между охлаждаемым оборудованием и градирней обеспечивается при помощи насосных агрегатов.

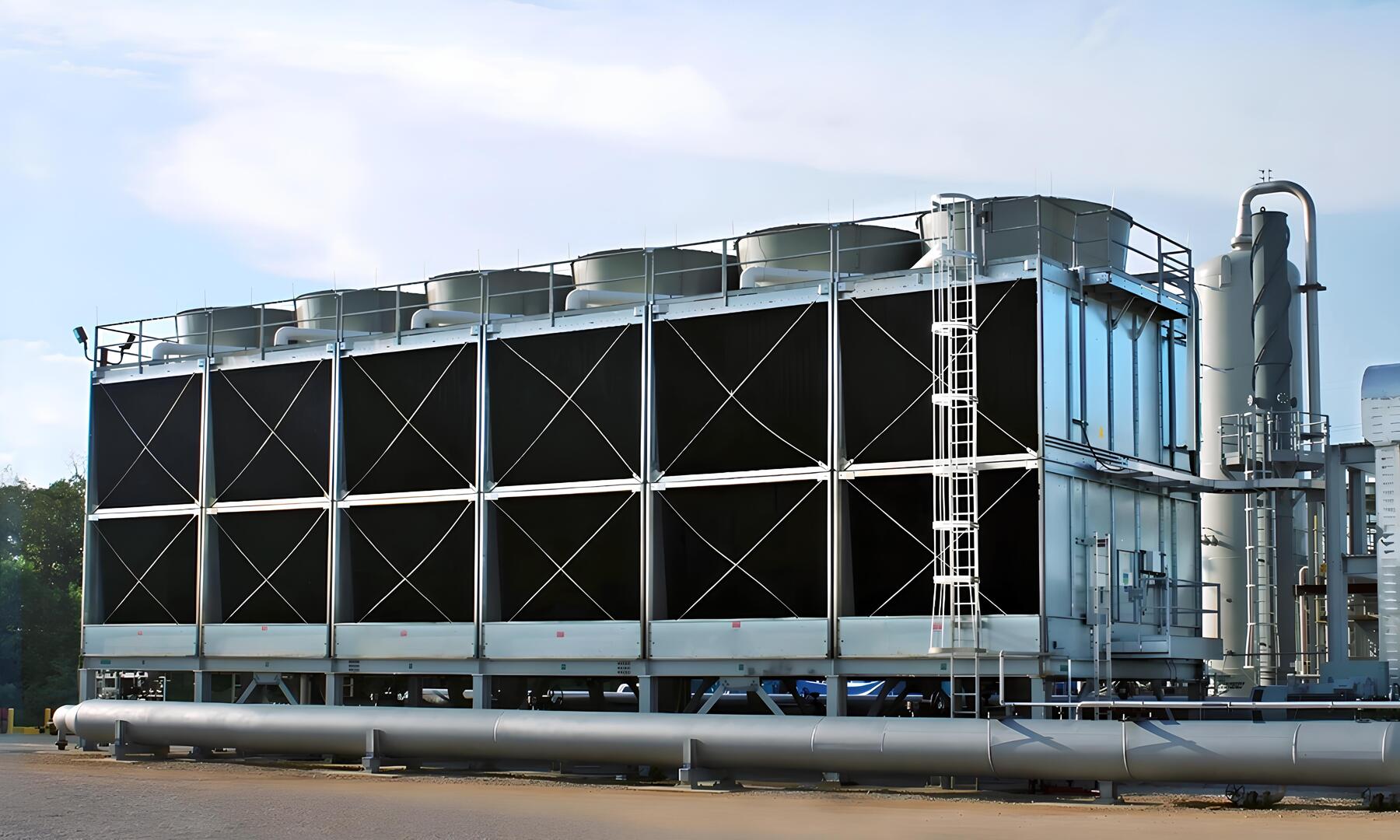

Снижение водопотребления является актуальной и важной задачей для большинства предприятий. Градирни и комплектные локальные установки водооборотного охлаждения широко применяются в промышленных системах охлаждения при проектировании и создании новых производств, реконструкции и модернизации действующих заводов.

Типовые сферы применения: металлургия, химическая промышленность, нефтепереработка, нефтехимия, целлюлозно-бумажная промышленность, энергетика (ТЭЦ, АЭС) и др.

Принцип работы замкнутого цикла воды (типовая схема оборотного водоснабжения)

1. Заполнение оборотного цикла исходной подпиточной водой из реки или скважины.
2. Подача прямой оборотной воды циркуляционными насосными агрегатами на производство в охлаждаемое оборудование.
3. Возврат нагретой обратной оборотной воды на блок оборотного водоснабжения с остаточным давлением.
4. Вода охлаждается на градирне.
5. Повторная подача прямой оборотной воды на производство после очистки, фильтрации и реагентной обработки.

При охлаждении воды на мокрых градирнях часть воды испаряется в атмосферу. Для поддержания концентрации солей и примесей, небольшую часть воды из ВОЦ сбрасывают в канализацию или на водоочистные сооружения предприятия. Восполнение потерь воды осуществляется периодическим добавлением в систему свежей подпиточной воды.

Система оборотного водоснабжения – как проходит внедрение

Выбор концепции и создание проекта блока оборотного водоснабжения выполняется на основании расчета материального баланса водопотребления и водоотведения, с учетом технологических требований, экологических норм, экономической целесообразности и характеристик водного объекта.

Основные этапы внедрения промышленных систем охлаждения на оборотной воде

1. Сбор и анализ исходных данных.
2. Расчет материального и теплового баланса, определение объемов циркуляции, температуры воды, потерь на испарение, унос и продувку.
3. Сравнение различных типов градирен, методов очистки воды, и пр. Оптимальный подбор оборудования.
4. Расчет и утверждение сметы на создание системы.
5. Разработка ПКД и РКД на модульное оборудование, ПД и РД на строительство объекта.
6. Экспертиза документации.
7. Производство и поставка на объект основного и вспомогательного оборудования (градирни, насосные агрегаты, теплообменники, запорная арматура, установки химводоподготовки, осмос, фильтры, трубная обвязка, реагенты, КИПиА, АСУ ТП и пр.).
8. Выполнение комплекса строительных и монтажных работ, согласно РД и заводских инструкций от изготовителей и поставщиков оборудования.
9. Пусконаладочные работы, индивидуальные испытания, комплексное опробование, ввод в эксплуатацию.
