Шкафы вводно-распределительные

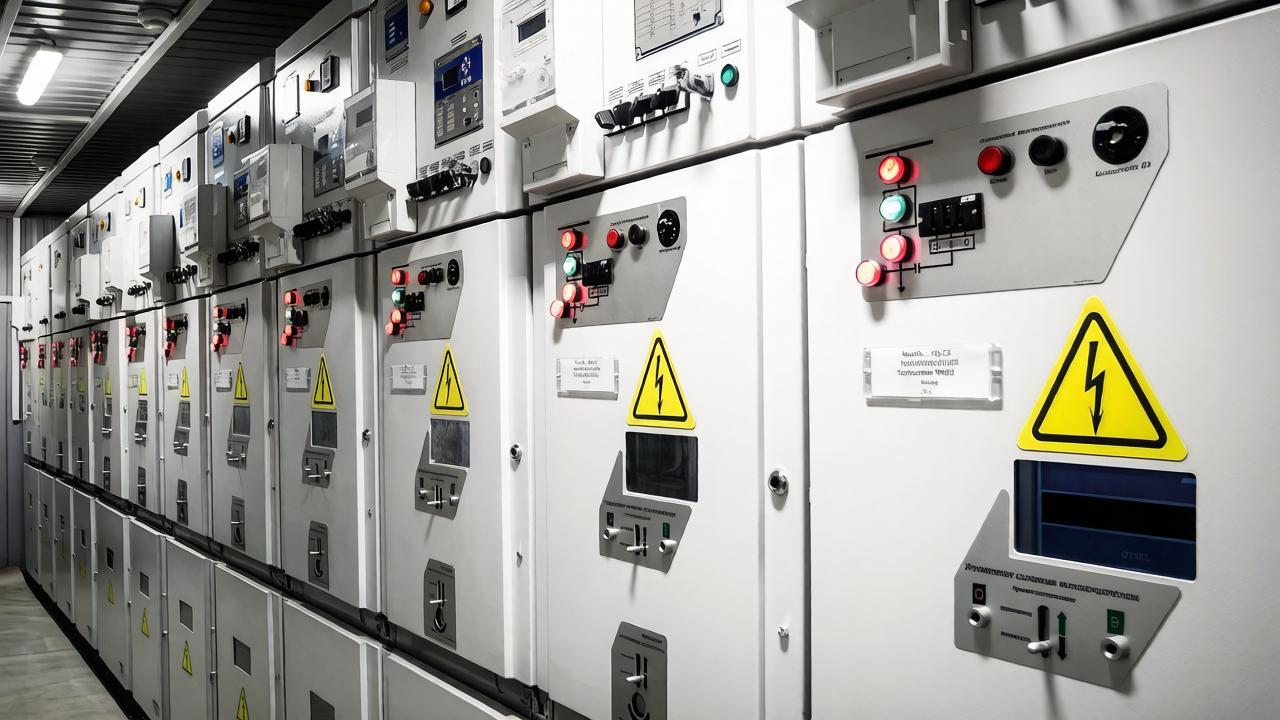

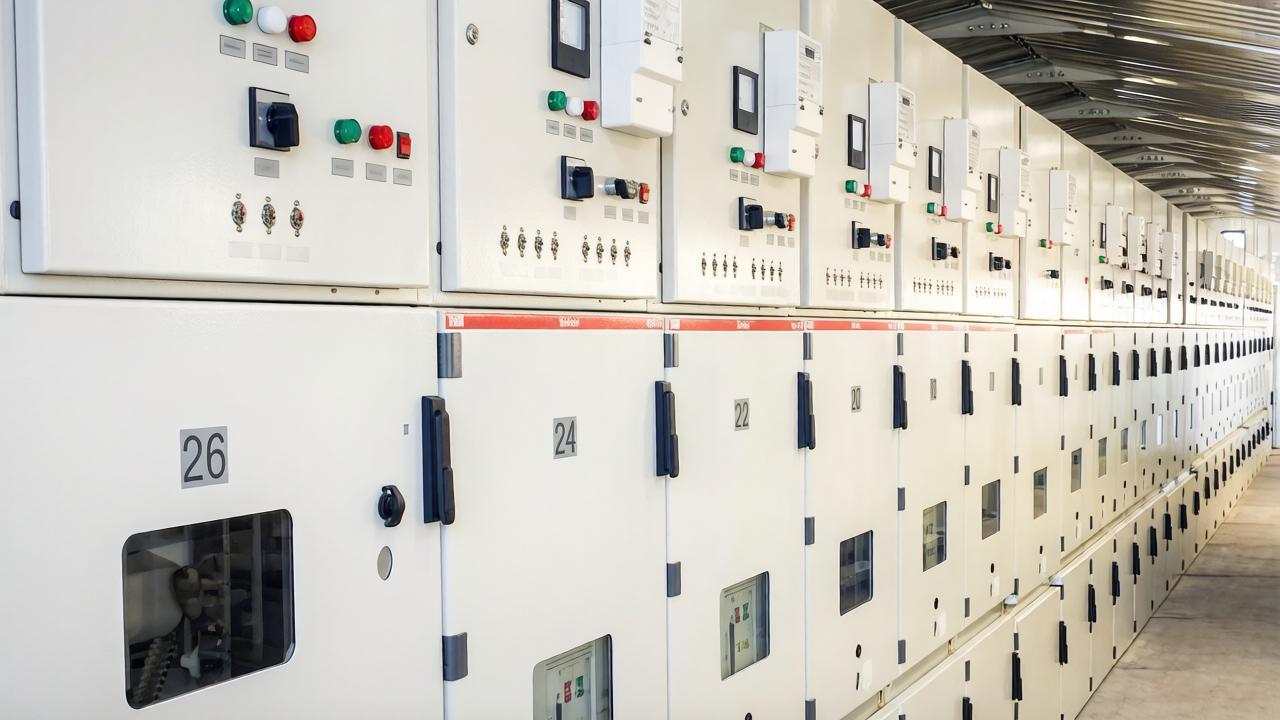

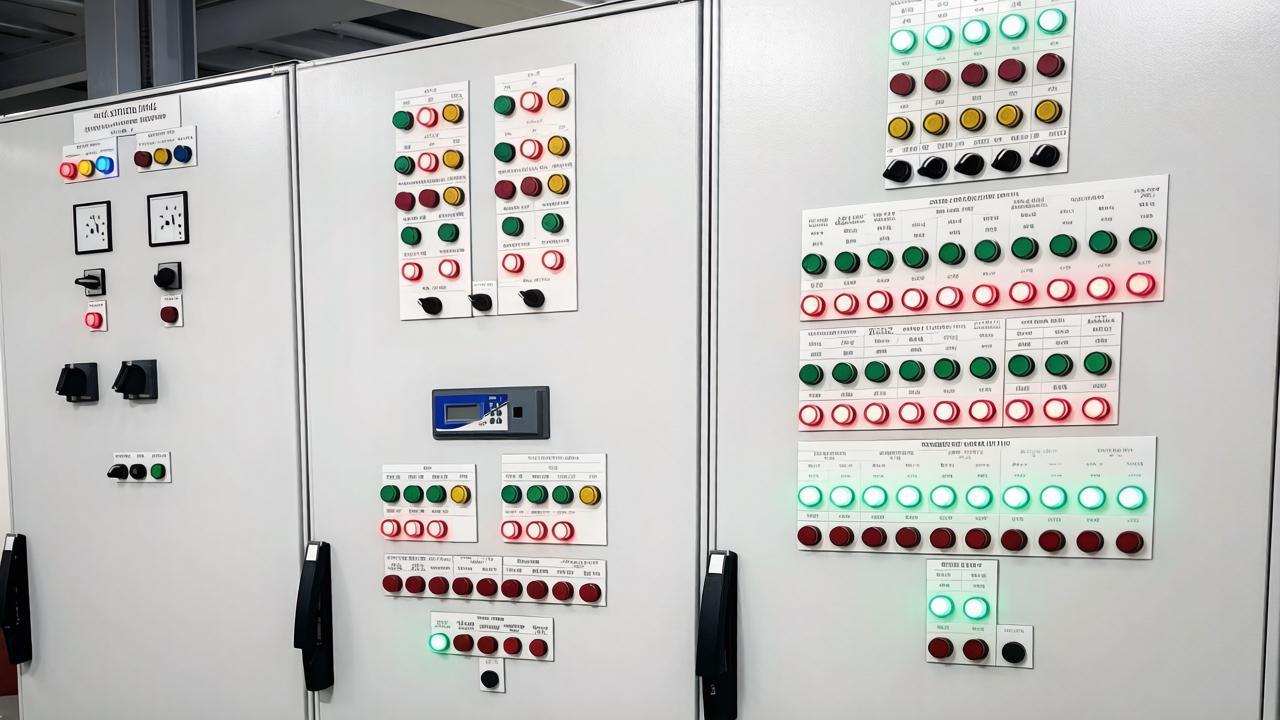

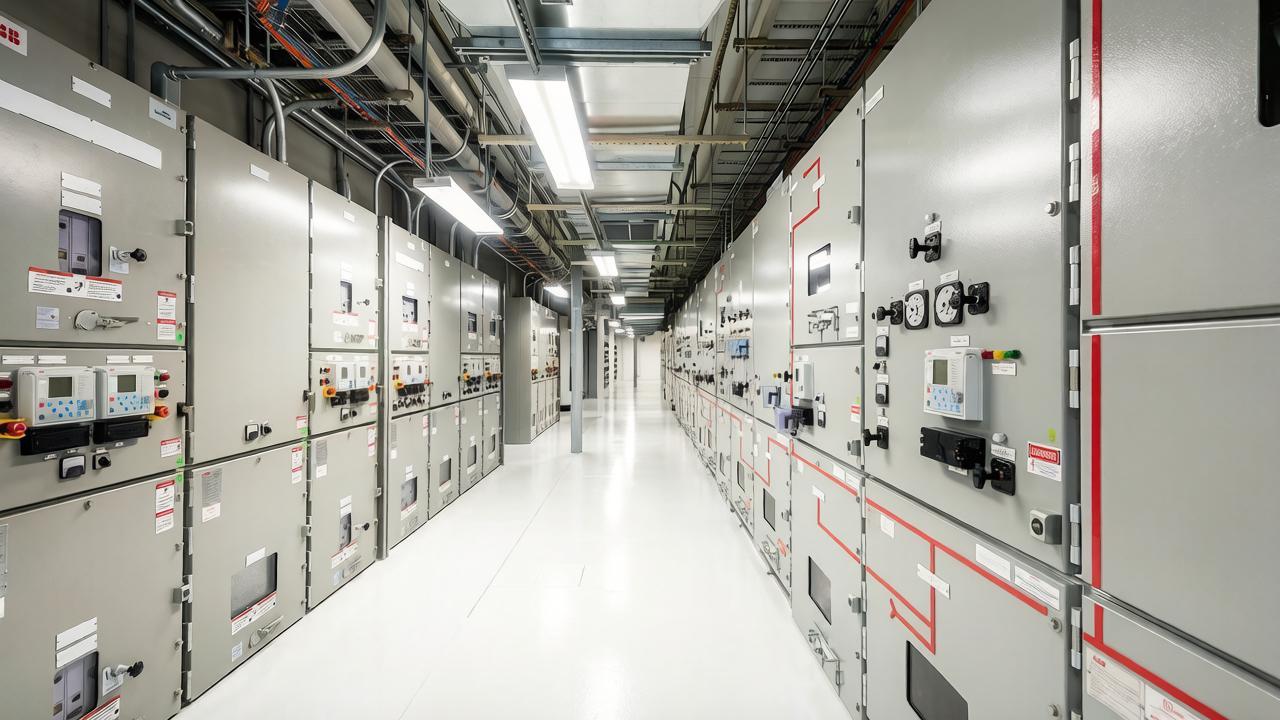

Шкаф вводно-распределительный (ШВР) или Главный Распределительный ЩИТ (ГРЩ) ‒ является низковольтным комплектным устройством (НКУ) - оборудование для приема, учета, распределения и защиты электрической энергии в сетях напряжением до 1000 В. Устройства применяются на предприятиях, в цехах, котельных, модульных сооружениях, для организации питания потребителей электроустановок.

Особенности оборудования

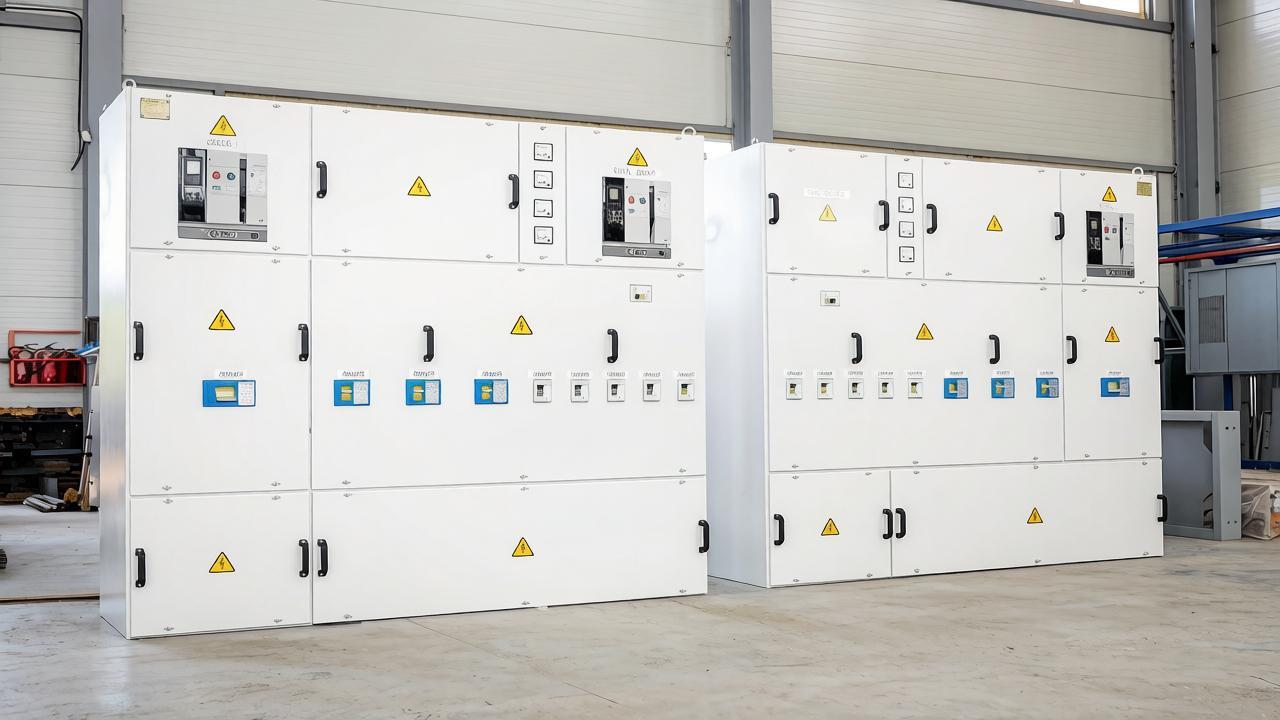

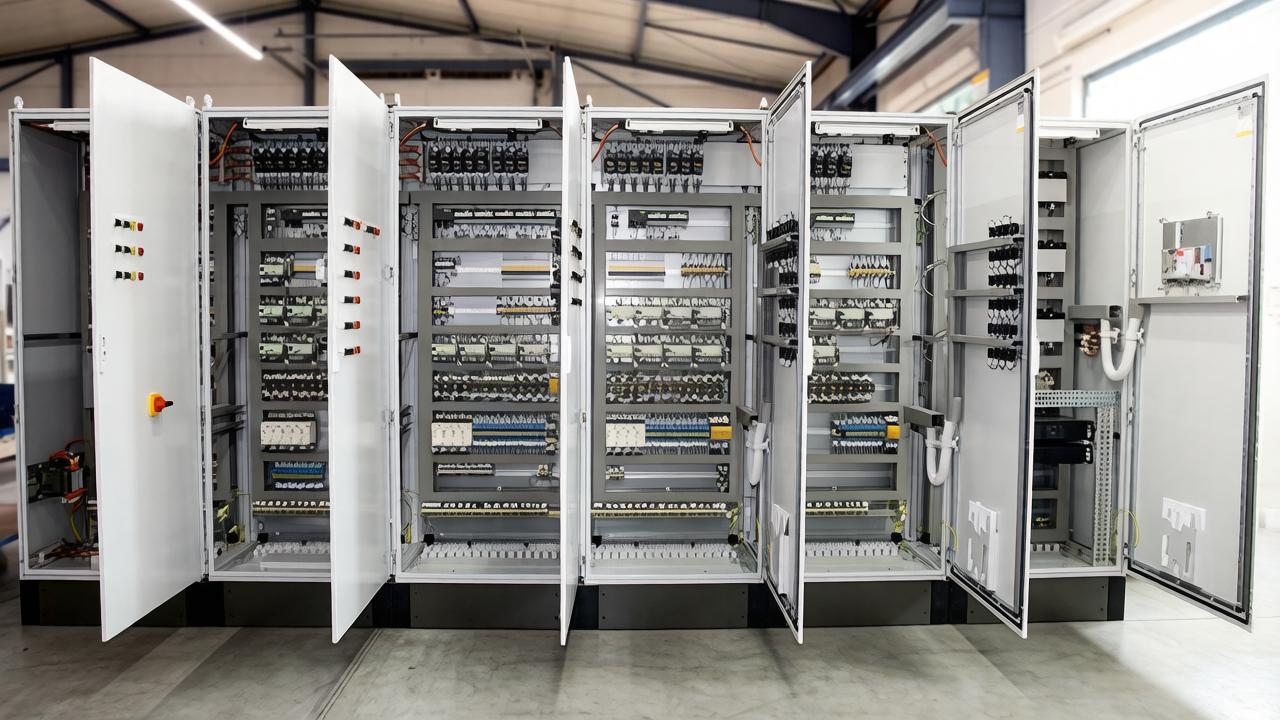

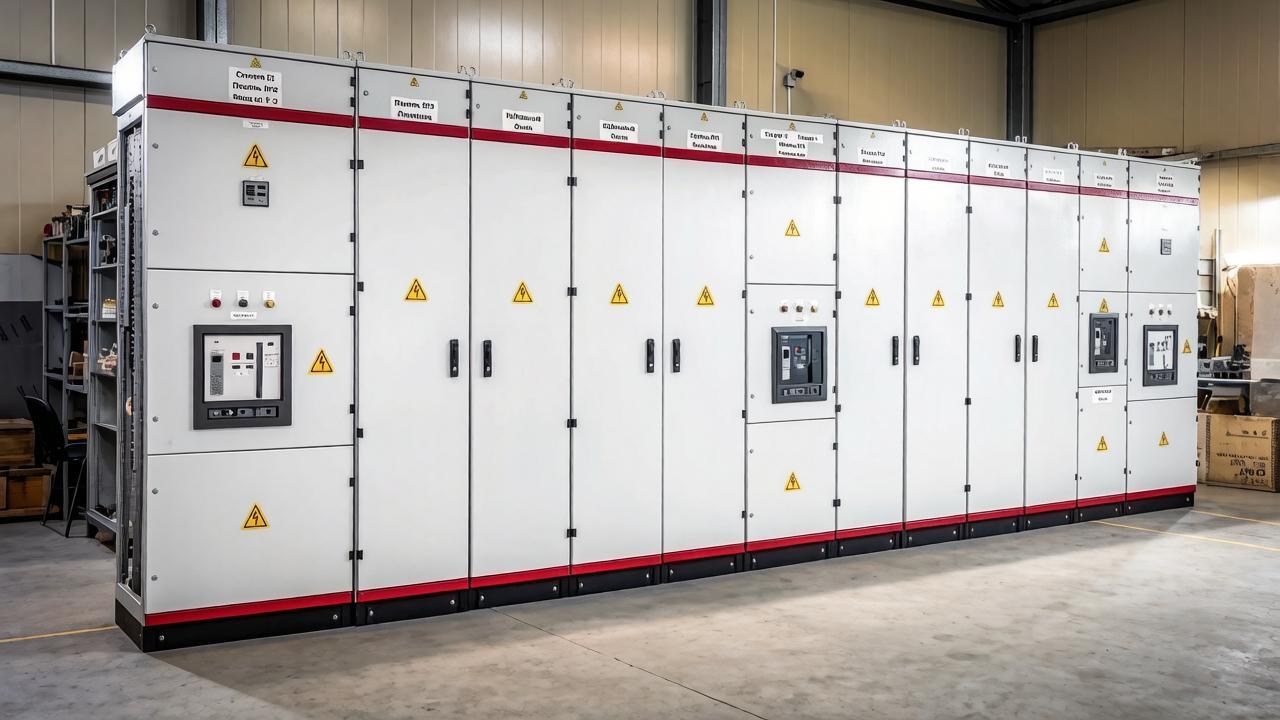

Шкафы ШВР и ГРЩ имеют модульную конструкцию, напольного или настенного монтажа, применяются на промышленных объектах. Проектирование ВРУ по требованиям заказчика и объекта электроснабжения. Корпус изготовлен из стали с порошковой окраской или из нержавеющей стали. Напряжение питания до 1000В, Номинальный рабочий ток от 100 до 4000А. Количество вводов питания от 1 до 3. Количество отходящих фидеров неограниченно и определяется требованиями заказчика. Различные формы секционирования от 1 до 4b. Степень защиты от IP20 до IP65. Подвод кабелей сверху и/или снизу.

Функции оборудования:

• Прием электроэнергии от трансформаторной подстанции, генератора.
• Контроль потребляемой электроэнергии.
• Автоматический ввод резерва (АВР).
• Контроль качества подходящей питающей линии.
• Распределение по групповым линиям.
• Защита от перегрузок, КЗ, токов утечек отходящих линий.
• Обеспечение селективности отключения.

Разработка шкафов ШВР, разработка щитов ГРЩ

Шкафы ШВР, ВРУ и ГРЩ разрабатываются в несколько этапов:

1. Сбор исходных данных.

   • Количество потребителей и их мощности
   • Требования по надежности электроснабжения
   • Количество вводов питания
   • Требования по габаритам и форме секционирования
   • Требования по степени защиты IP

2. Расчет электрических параметров и номиналов вводных автоматов.
3. Разработка однолинейной схемы Э1
4. Выбор аппаратуры защиты.
5. Разработка принципиальной схемы Э3 и перечня элементов ПЭ3
6. Разработка в 3D конструкции ШВР, ВРУ или ГРЩ.
7. Разработка комплекта эксплуатационной документации.

Специалисты компании INSPRO занимаются разработкой и проектированием ШВР, ГРЩ, ВРУ  от расчета до производства готового изделия и запуска его в работу.  Производство, сборка и монтаж предшествуют проведению испытаний до отгрузки.

Все произведенные шкафы соответствуют требованиям Технического регламента Таможенного союза ТР ТС 004/2011 "О безопасности низковольтного оборудования"; и Технического регламента Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

Для разработки щитов ШВР, ГРЩ, ВРУ свяжитесь с менеджером.
