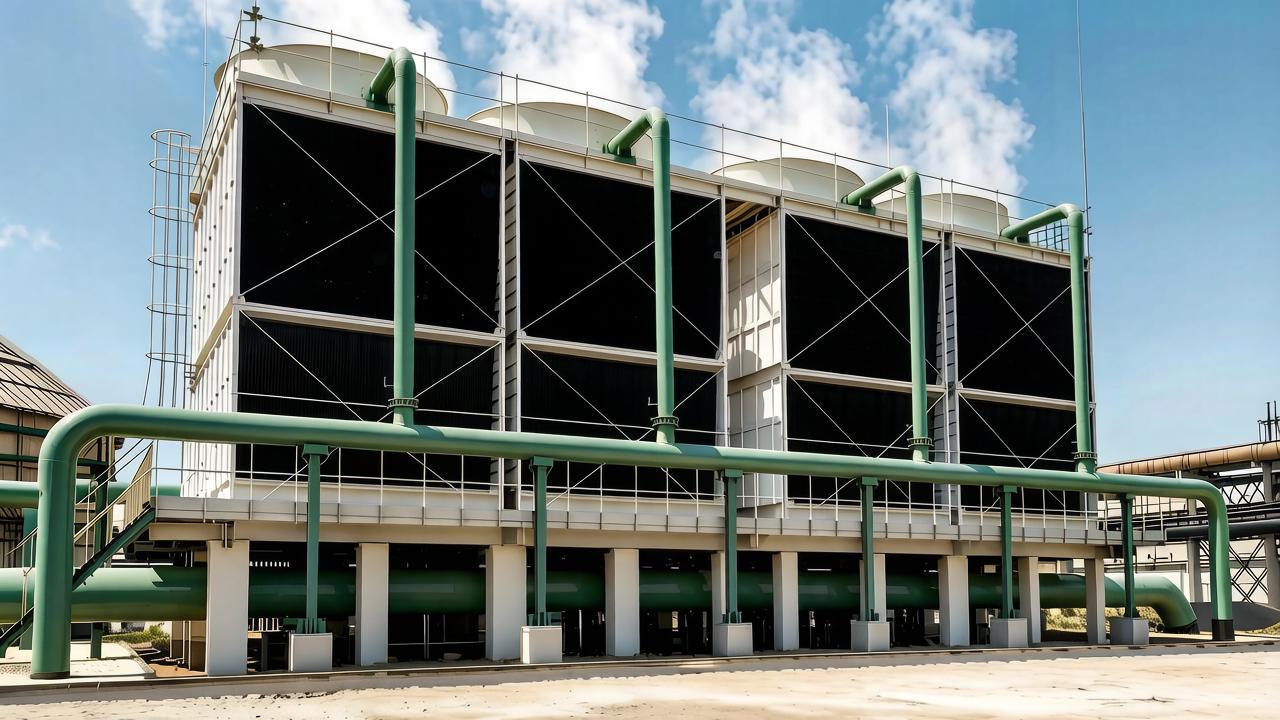

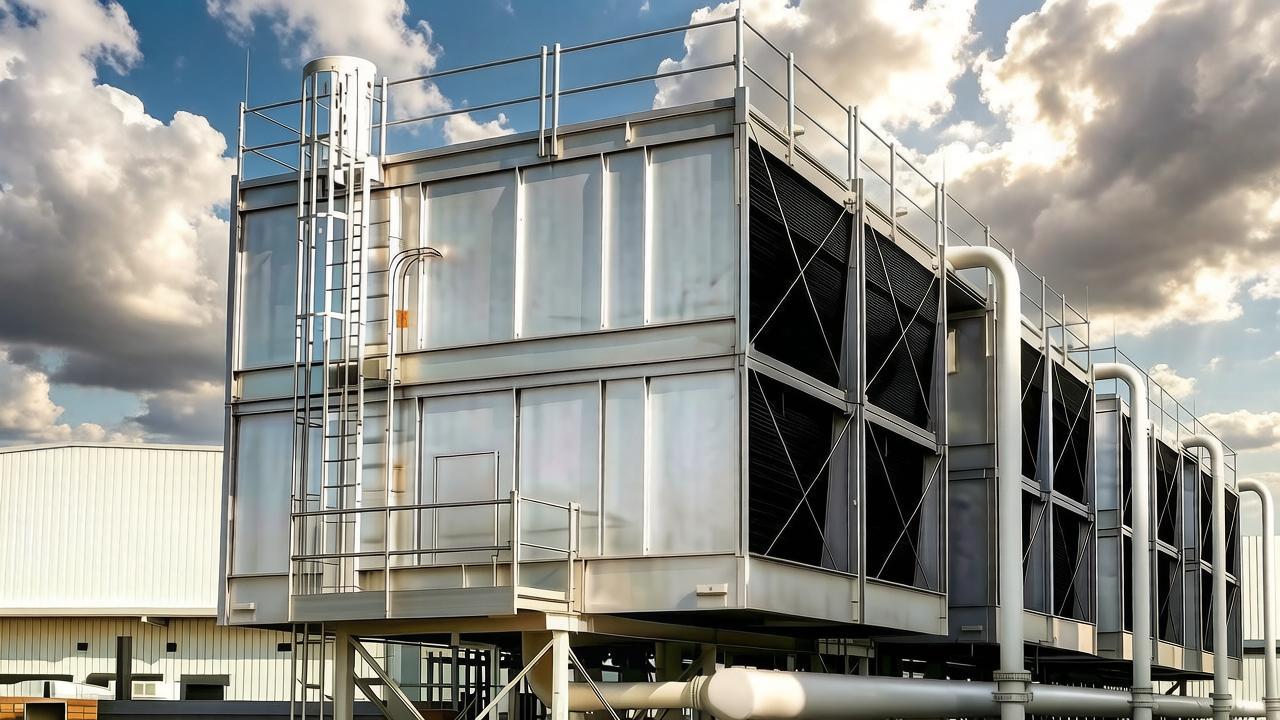

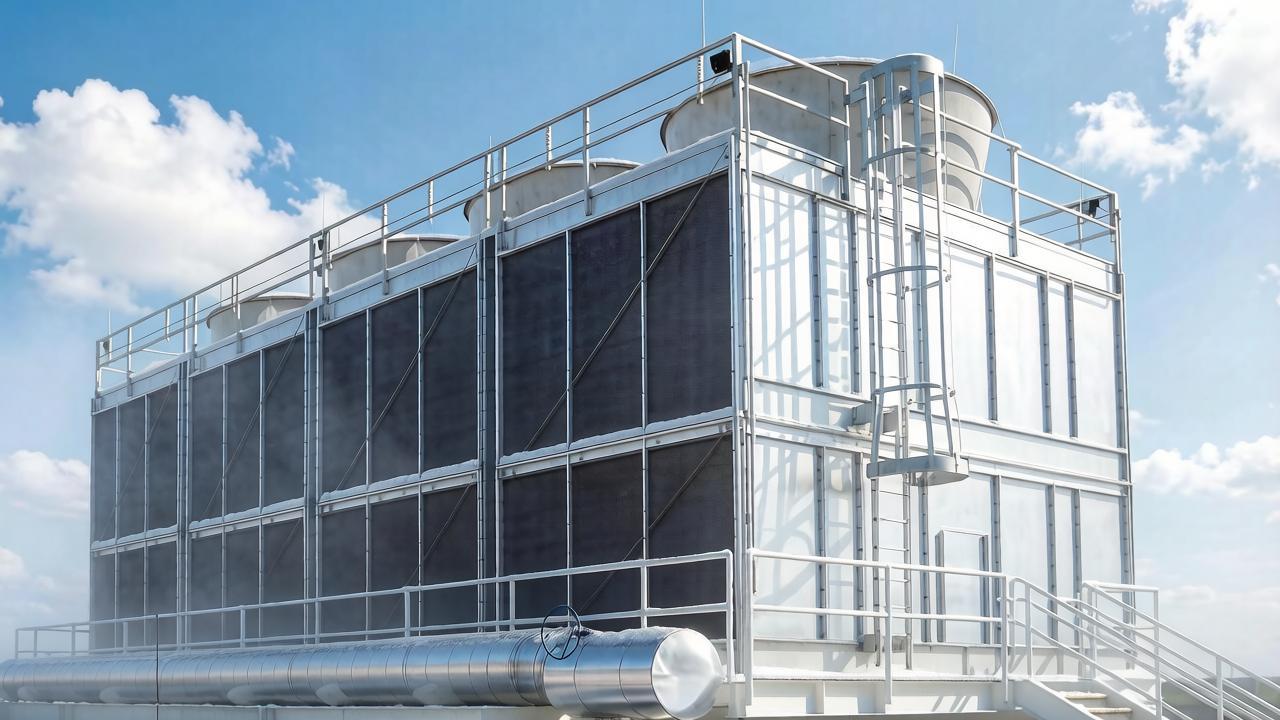

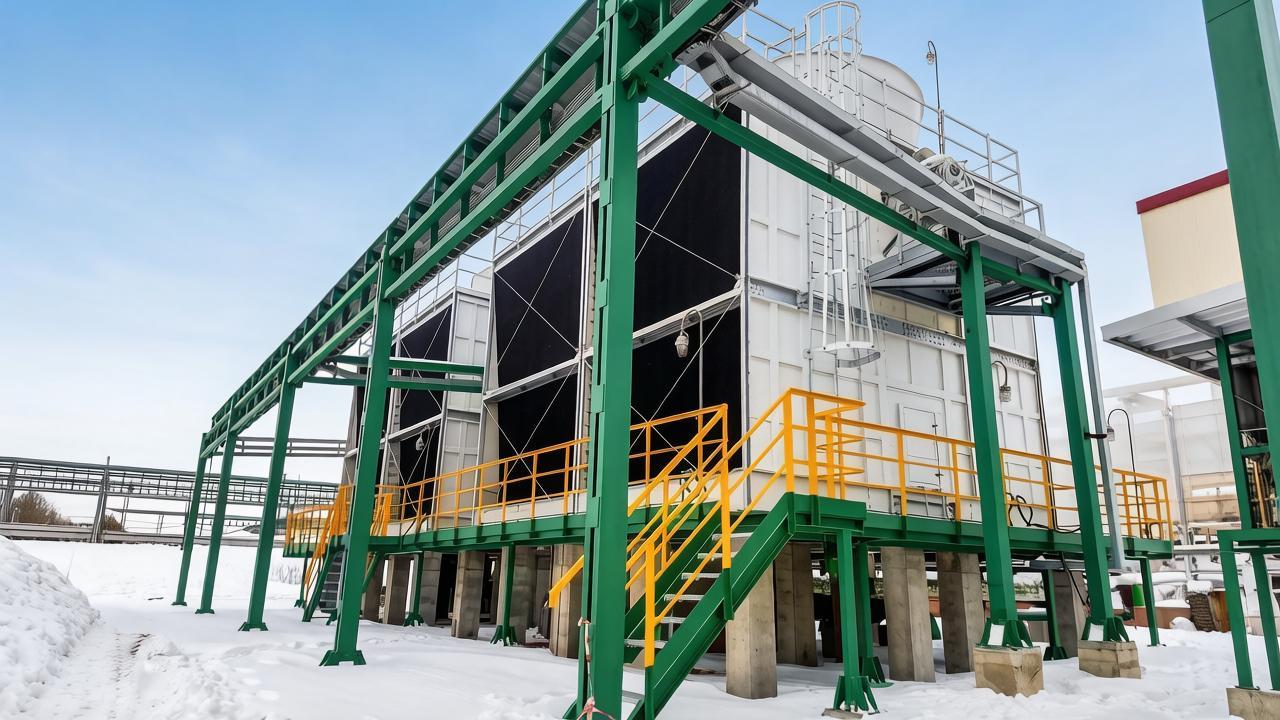

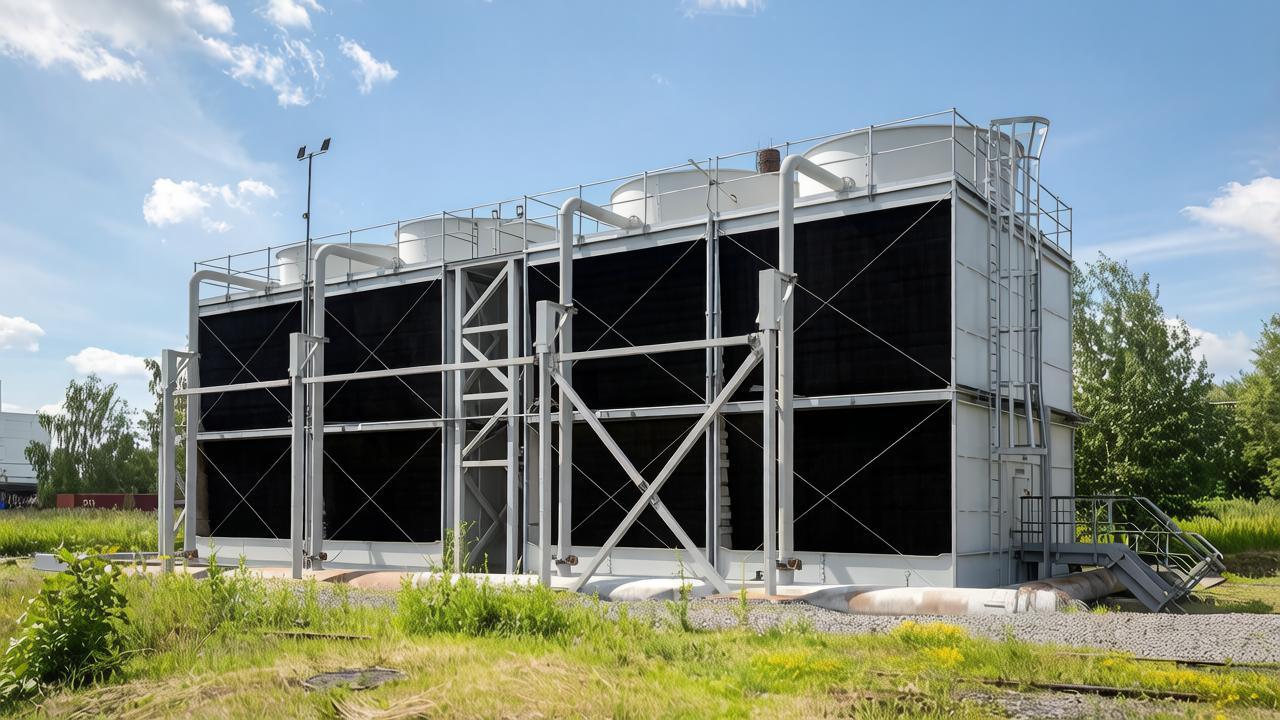

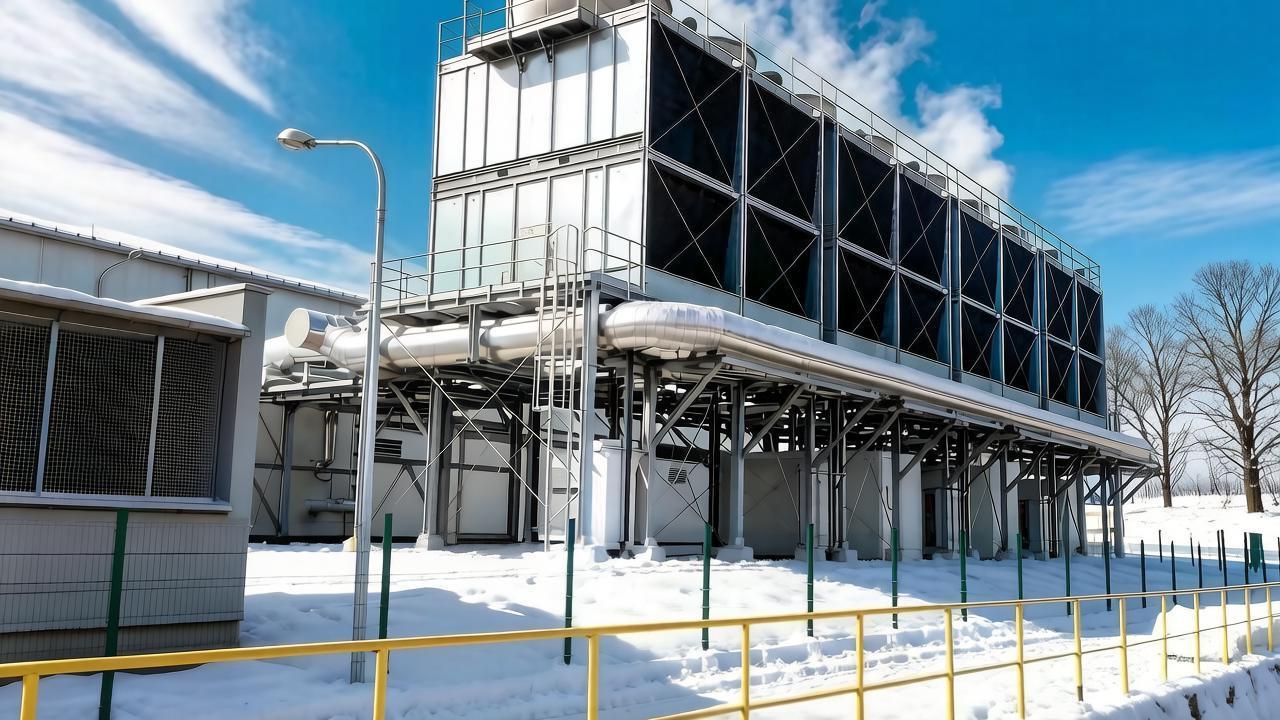

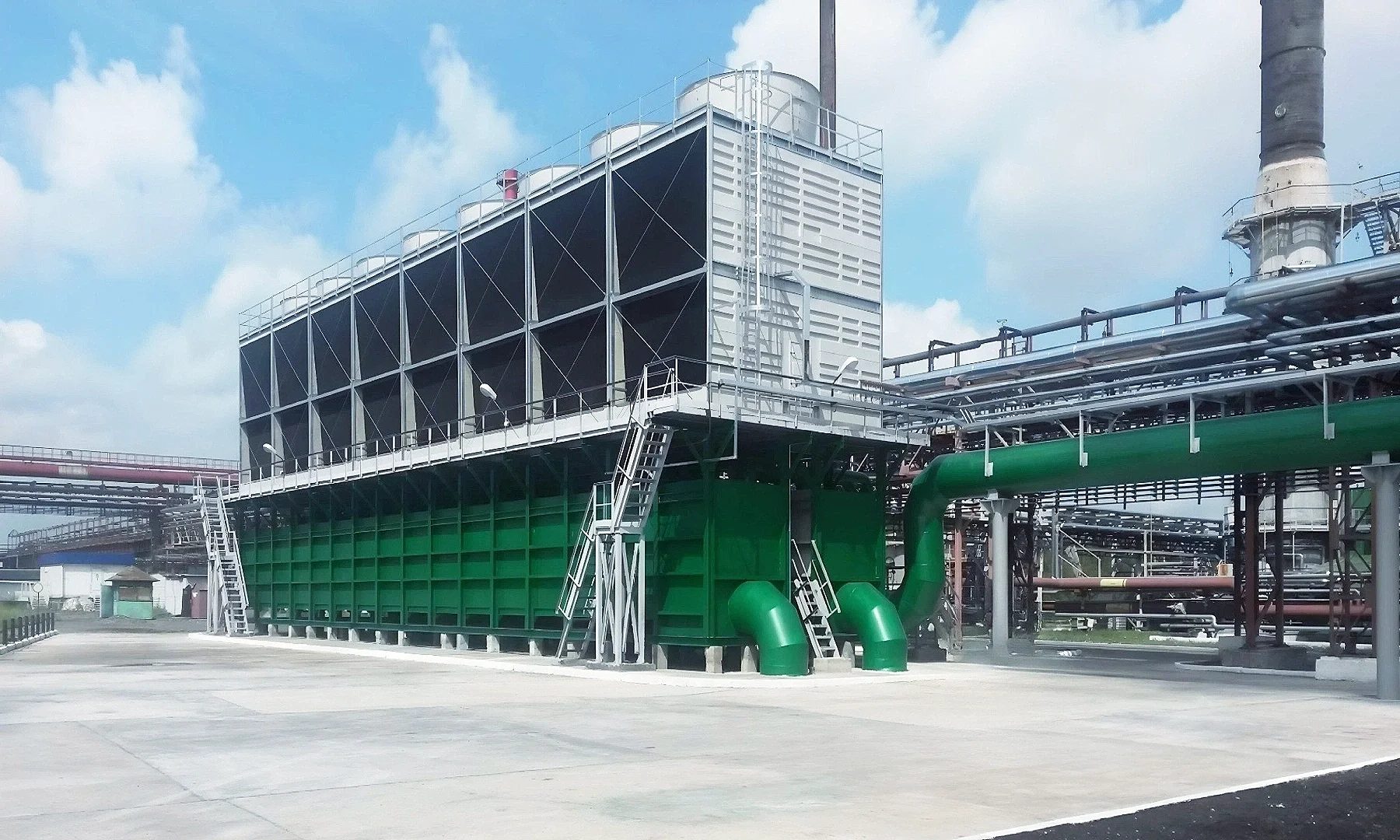

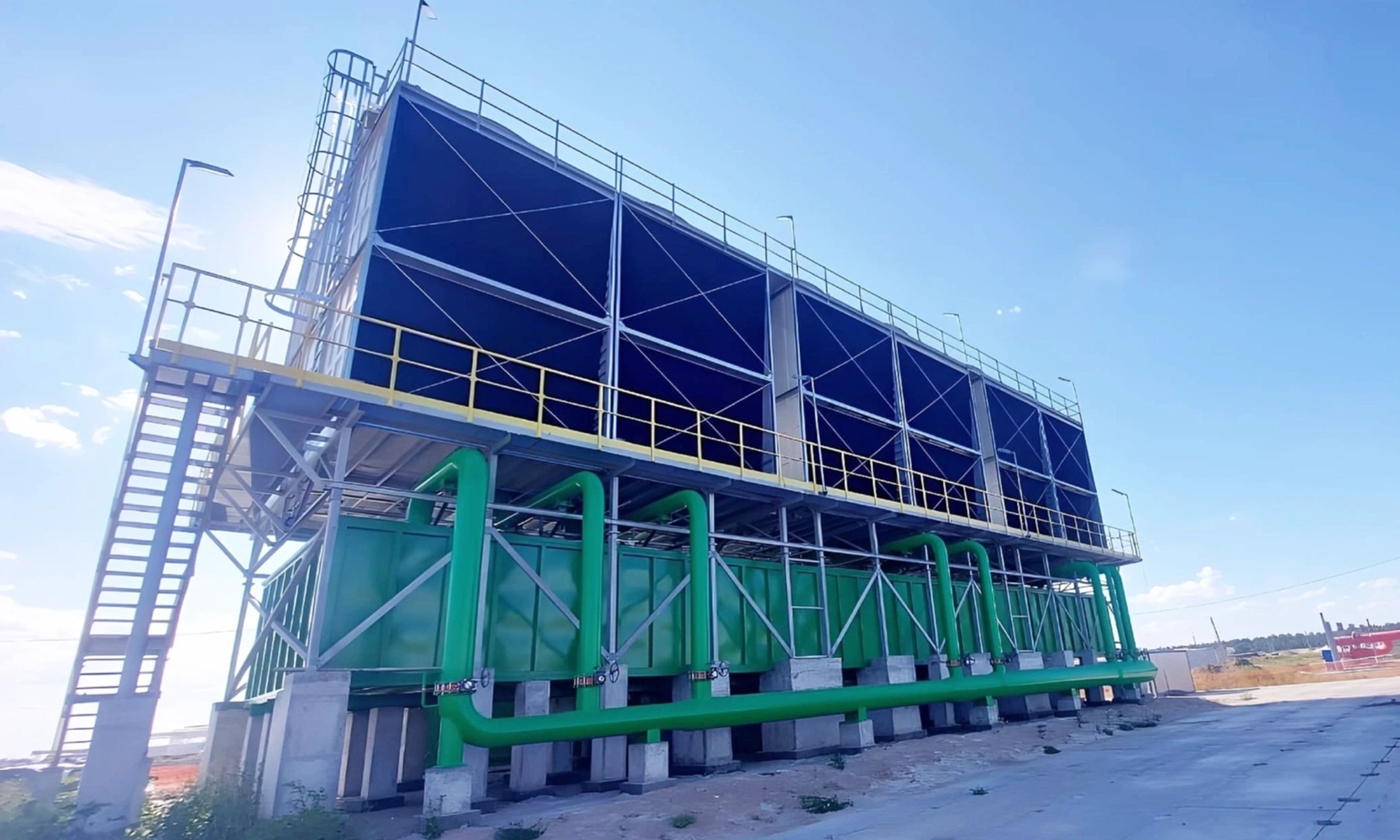

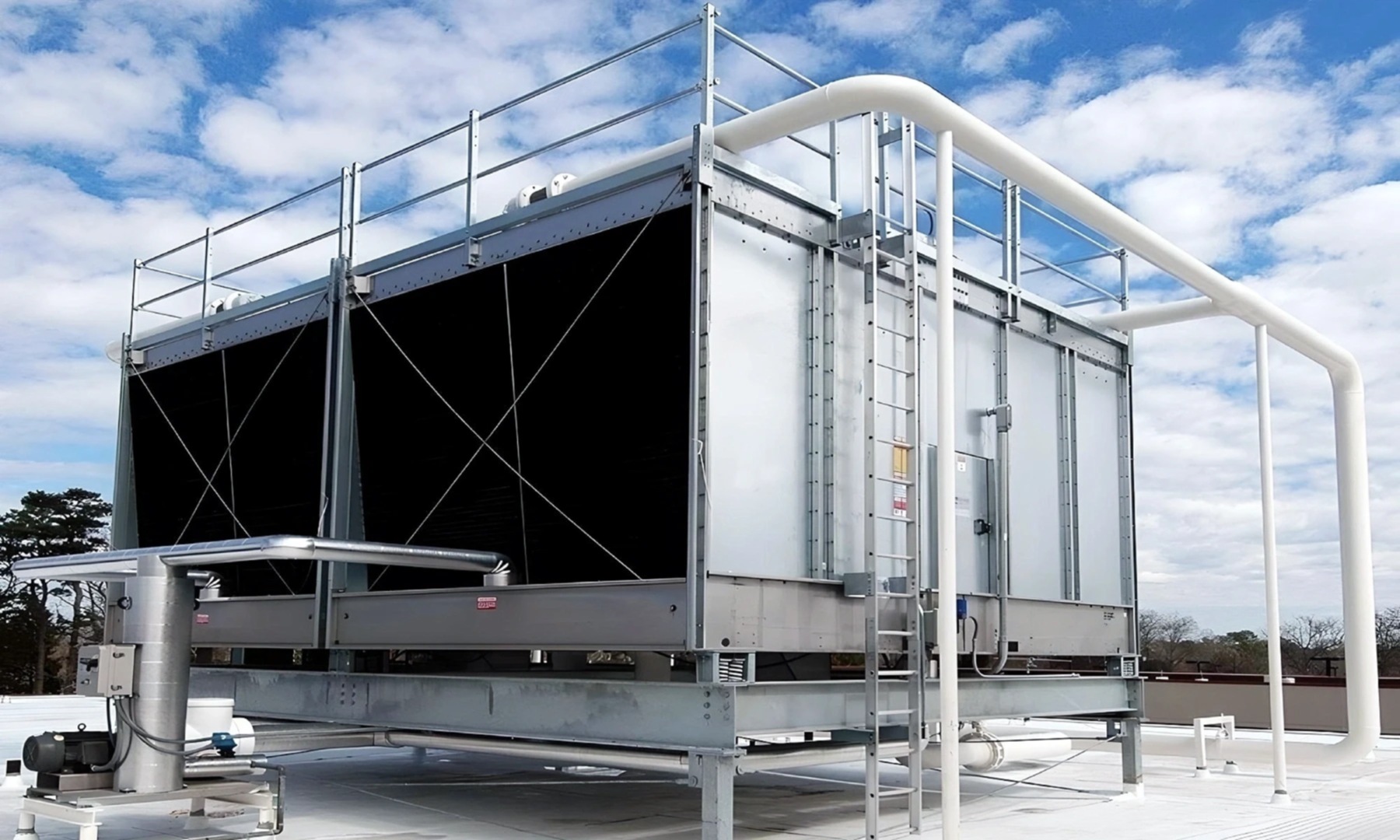

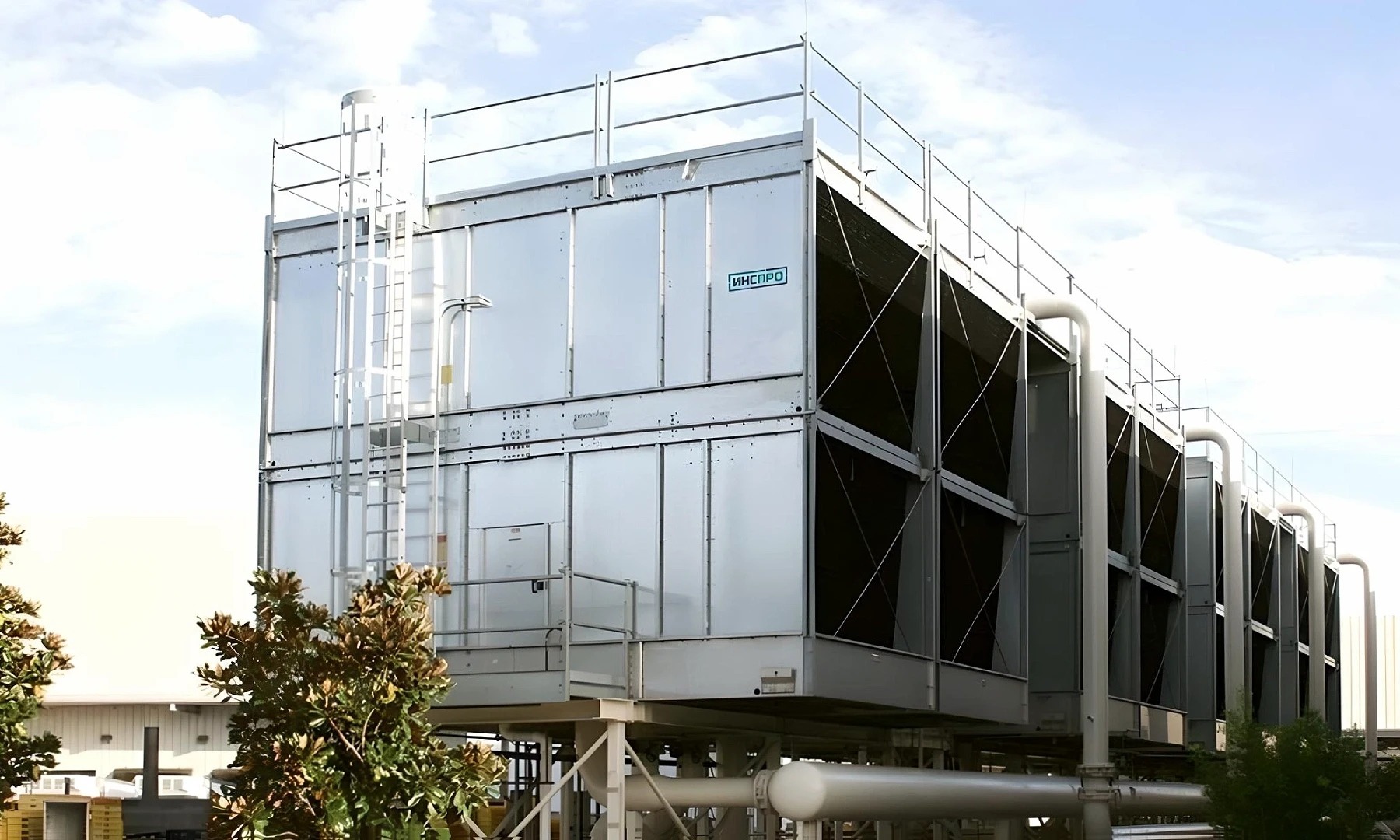

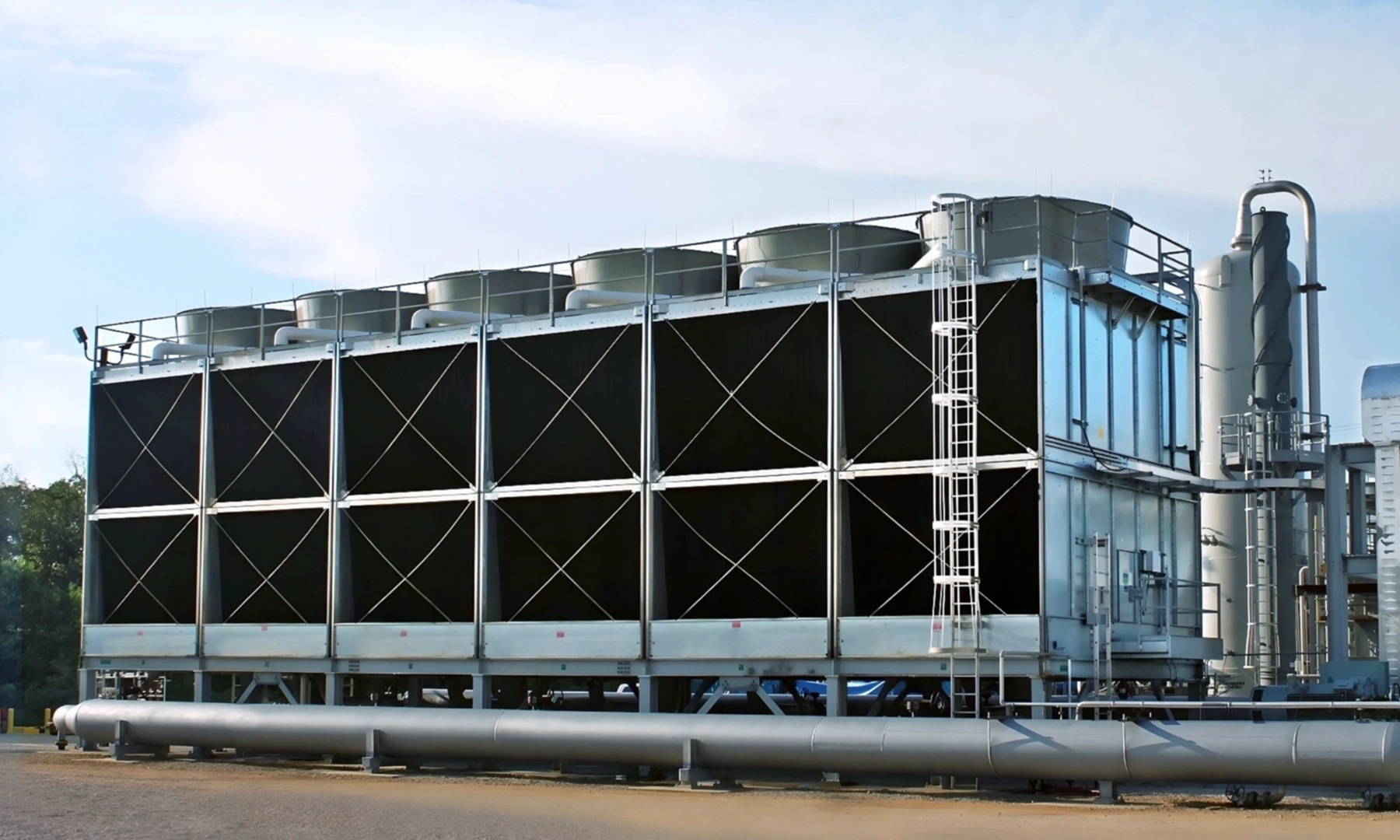

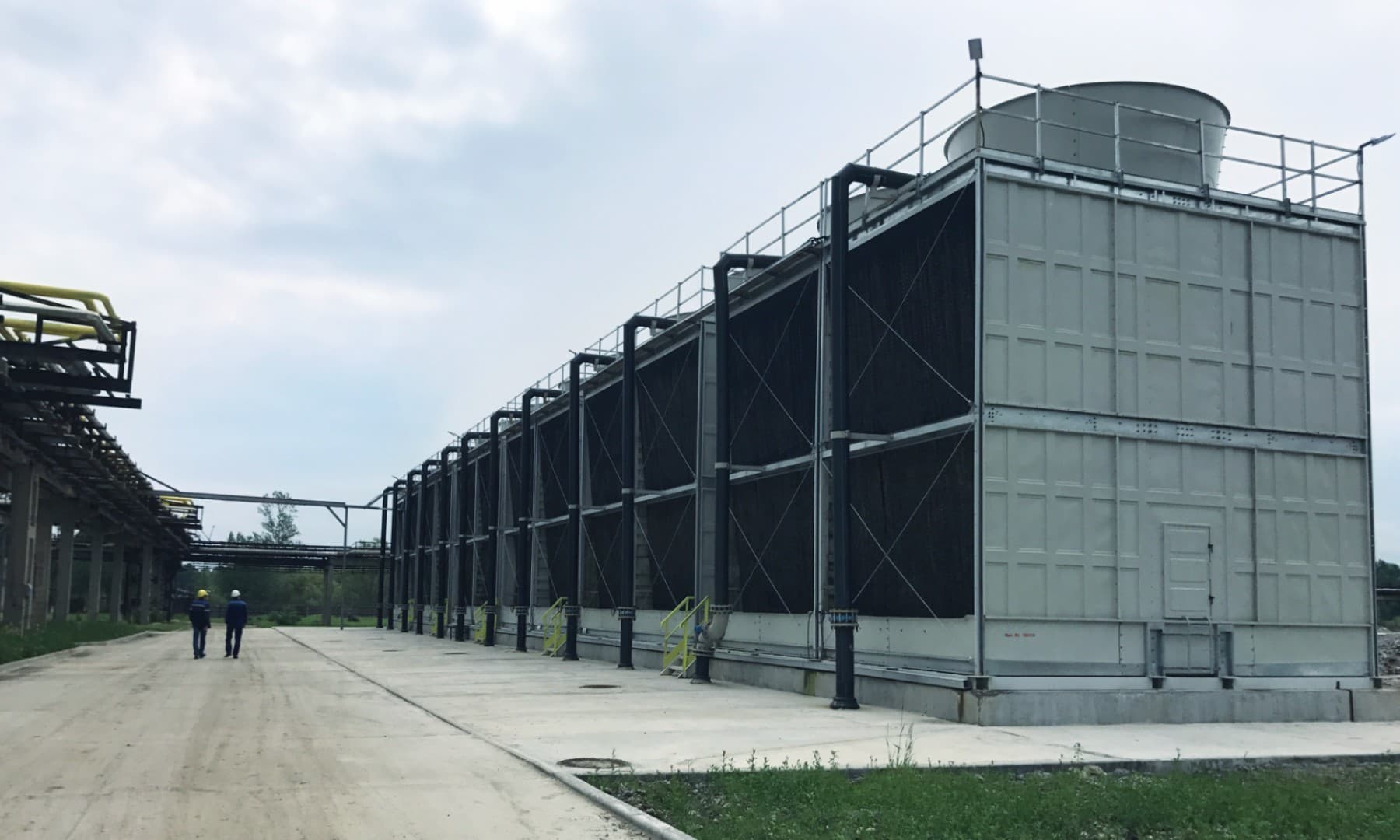

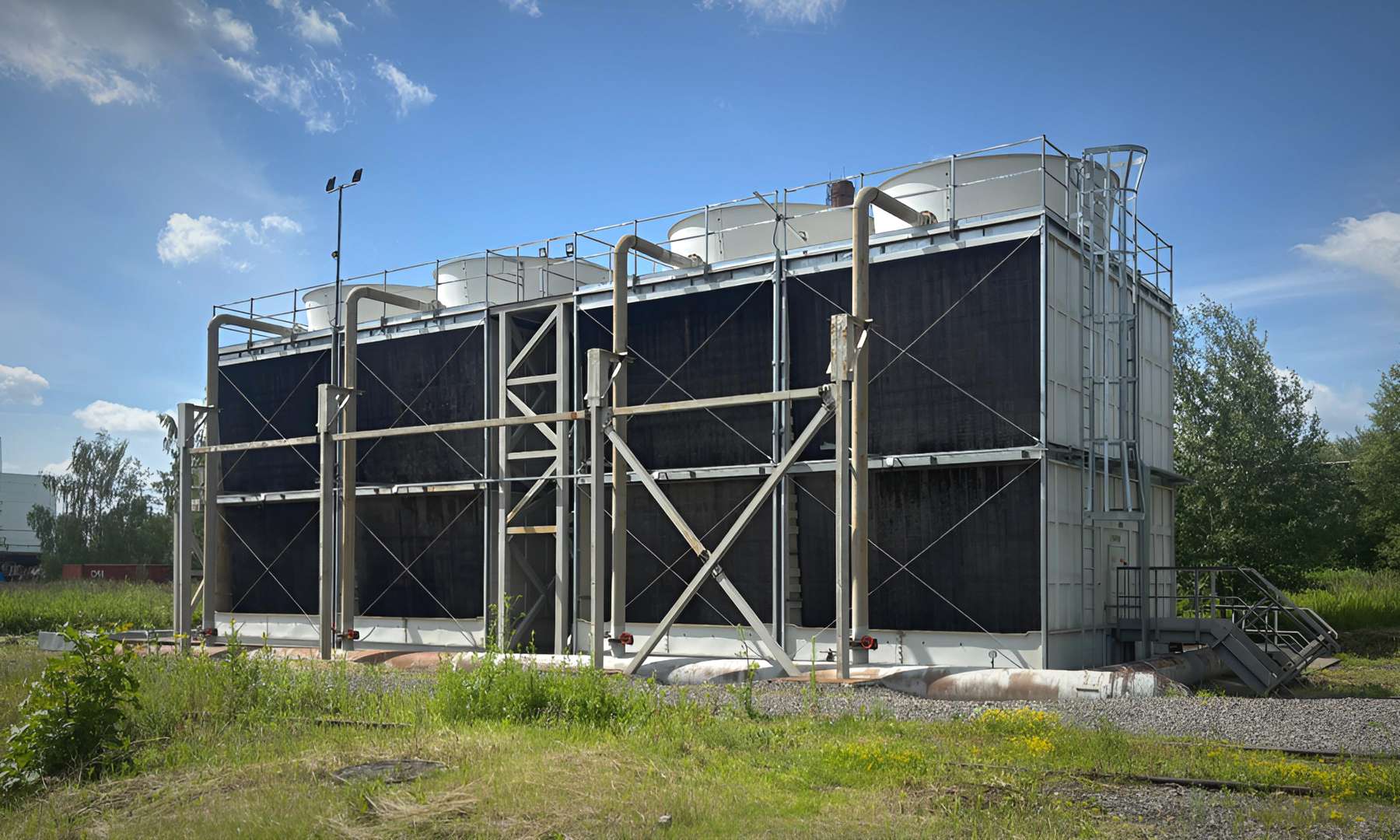

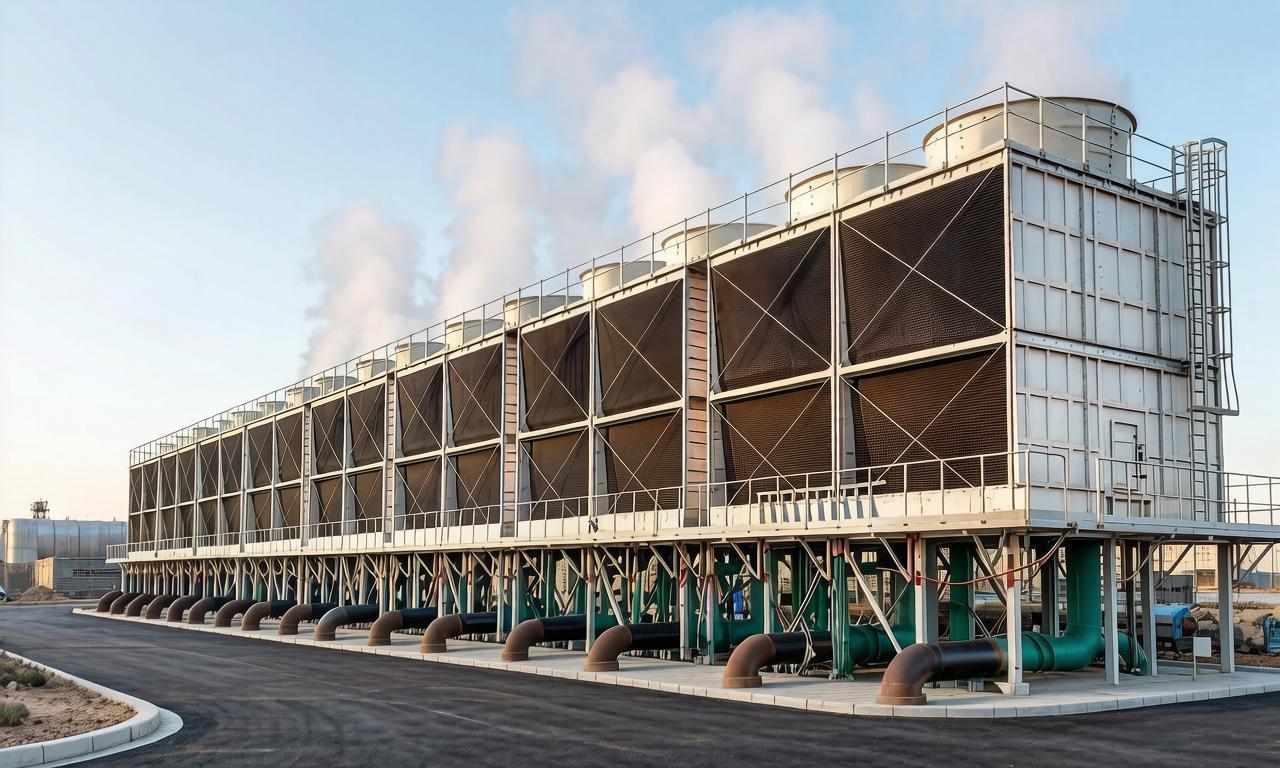

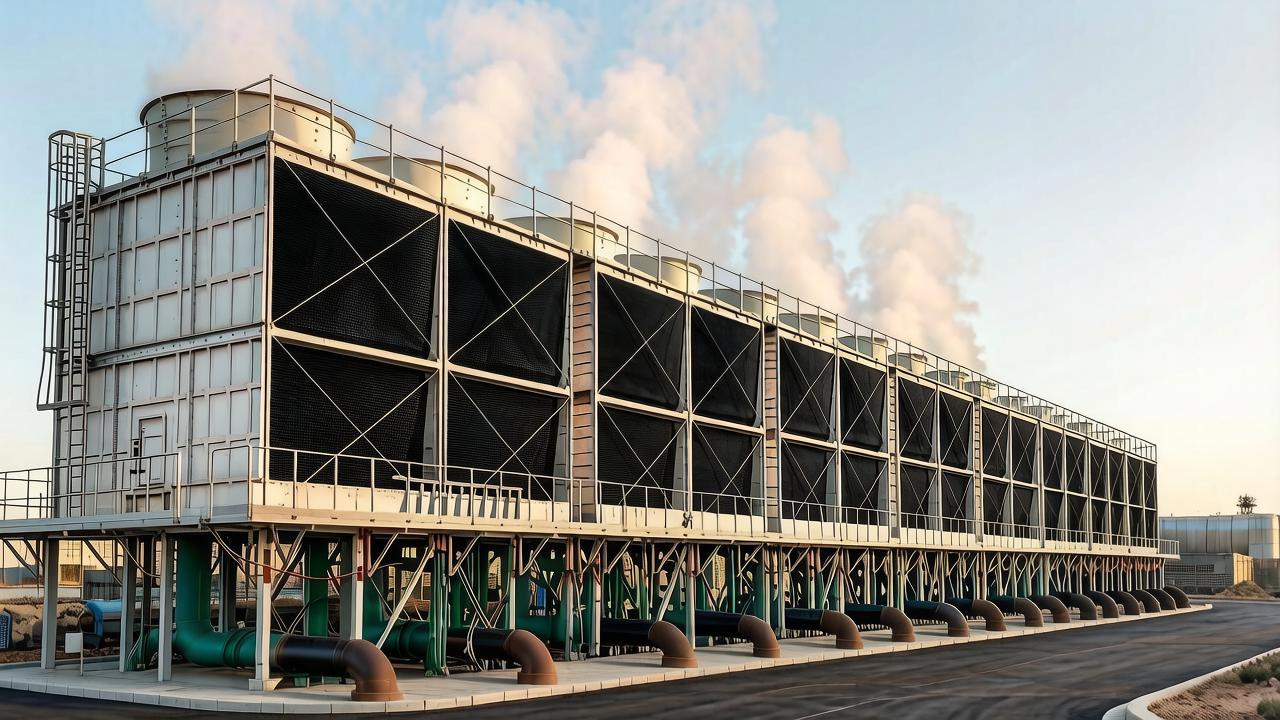

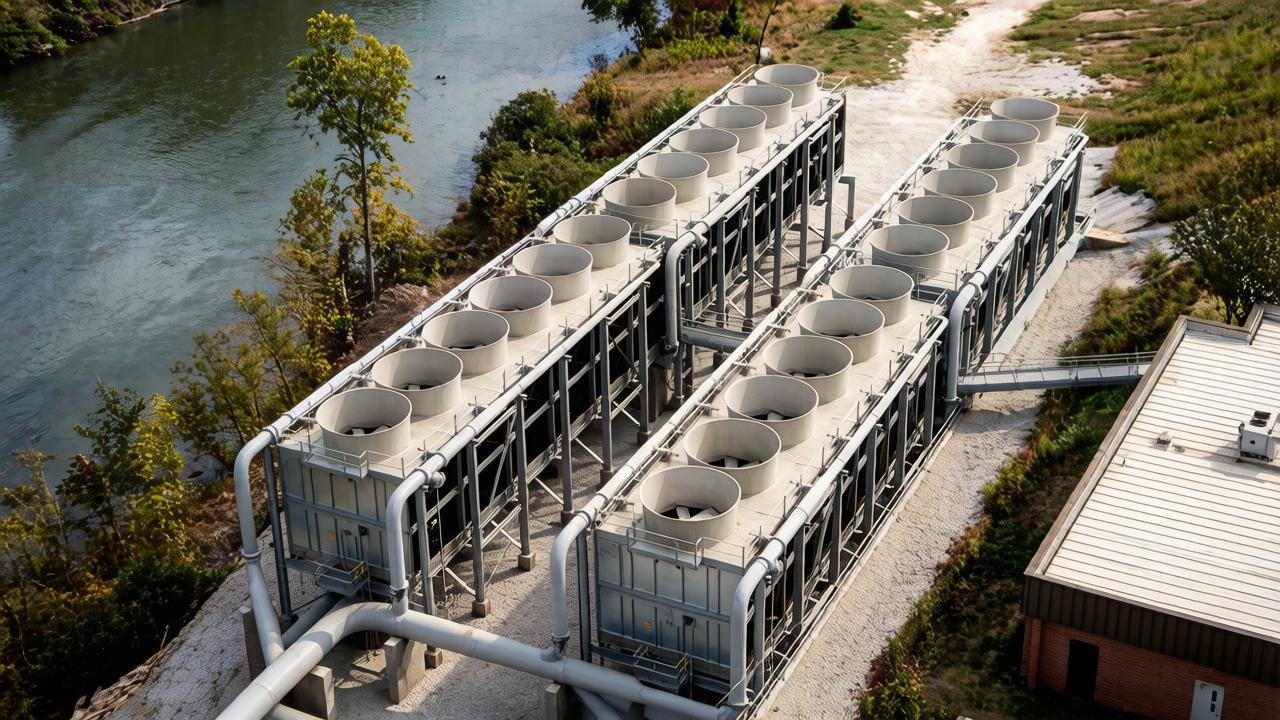

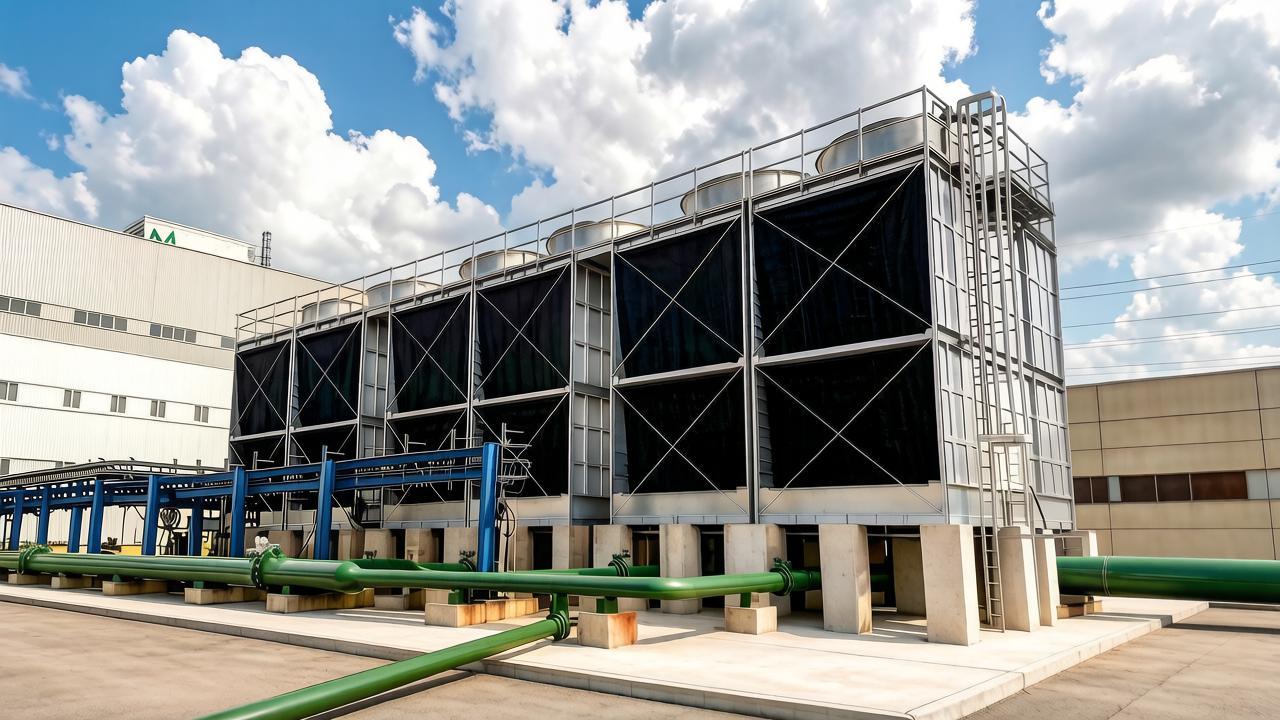

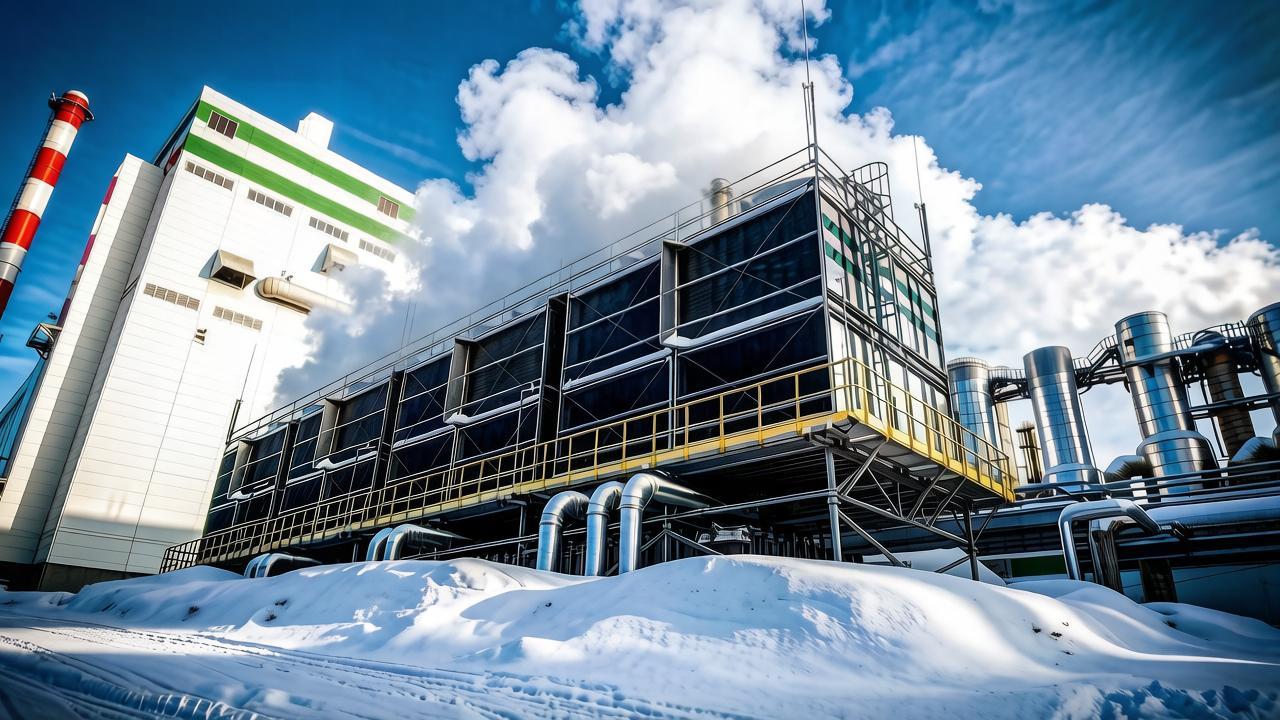

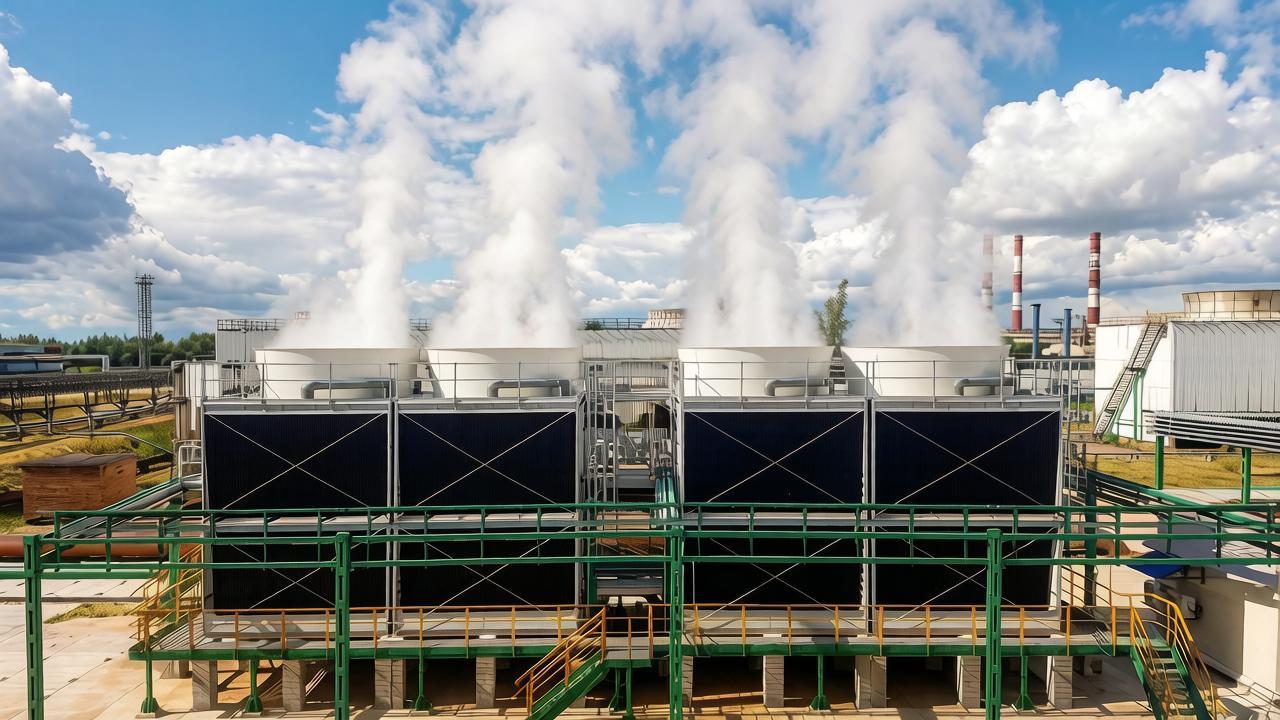

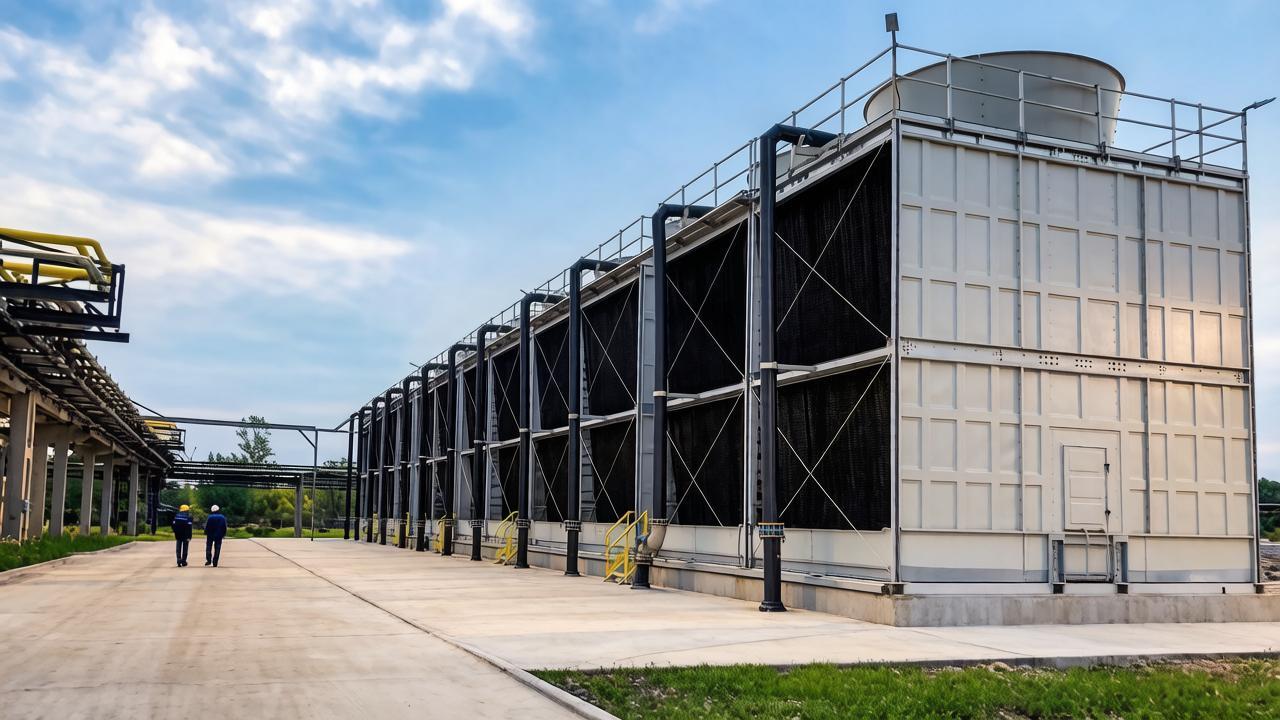

Градирни вентиляторные испарительные

Градирня — промышленная установка для отведения тепла от циркулирующего теплоносителя оборотного цикла в окружающую среду.

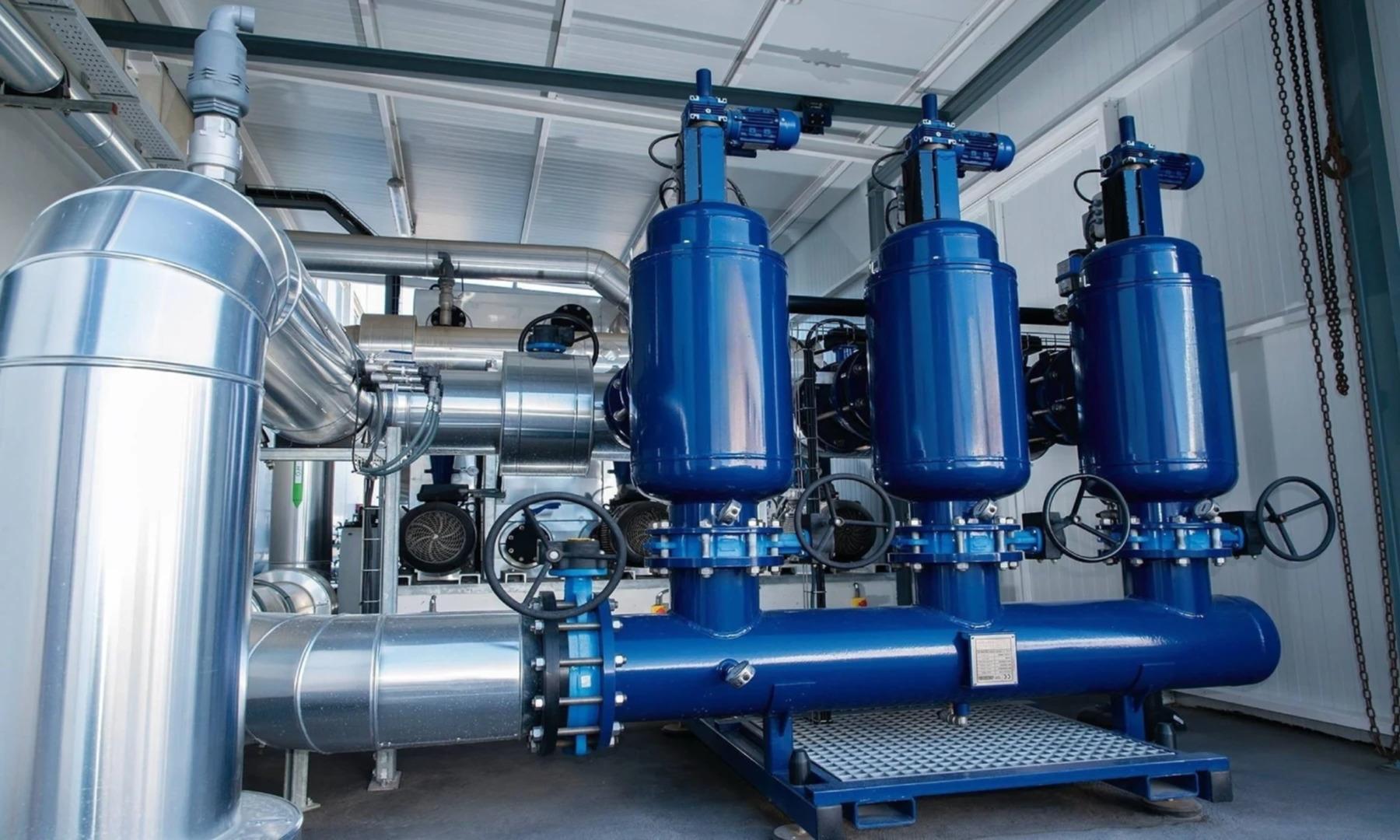

При проектировании и строительстве промышленных объектов, часто возникает задача отведения избыточной тепловой нагрузки от производственных процессов, что требует создания циркуляционной водяной системы охлаждения. Наиболее энергоэффективным решением является строительство водооборотного цикла, в котором ключевым элементом является градирня.

Классификация градирен по принципу охлаждения

• Сухие (Драйкулеры) Теплоноситель проходит по внутренним полостям трубчатого теплообменного аппарата закрытого контура циркуляции, а вентилятор обеспечивает подачу необходимого воздушного потока. Тепло передается от теплоносителя в окружающую среду через стенки труб и оребрений теплообменника. Закрытая конструкция драйкуллера предотвращает контакт воды и воздуха. В качестве теплоносителя может применяться вода, раствор этиленгликоля или пропиленгликоля.
• Мокрые В качестве теплоносителя применяется вода. Поступающая в градирни оборотная вода проходит по внутренним трубам водораспределителя и равномерно разбрызгивается форсунками по поверхности охлаждающего устройства – оросителя. Охлаждение оборотной воды в мокрой градирне происходит за счет:
  • испарения части оборотной воды с поверхности оросителя;
  • конвективной передачи тепла от воды к воздуху в процессе стекания воды по оросителю.

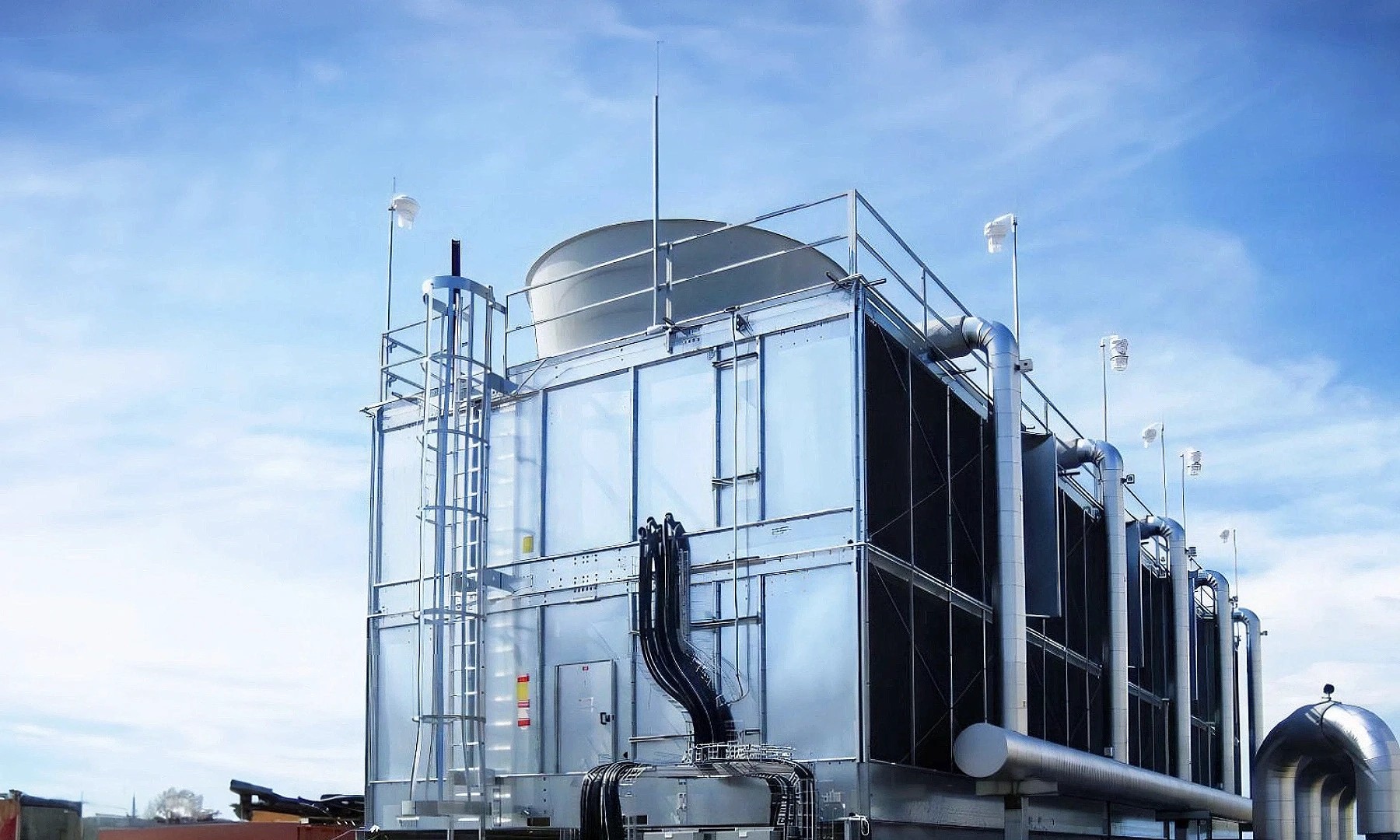

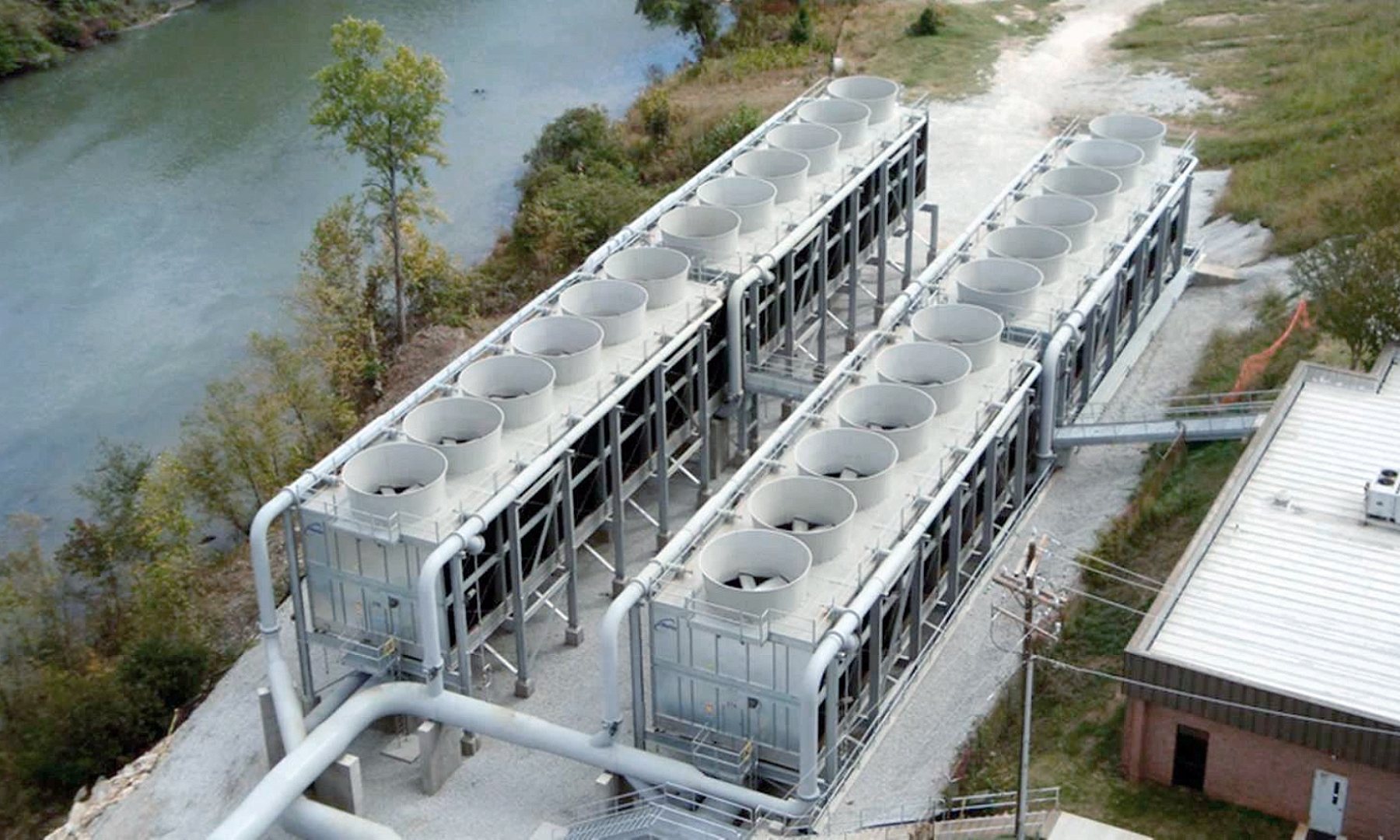

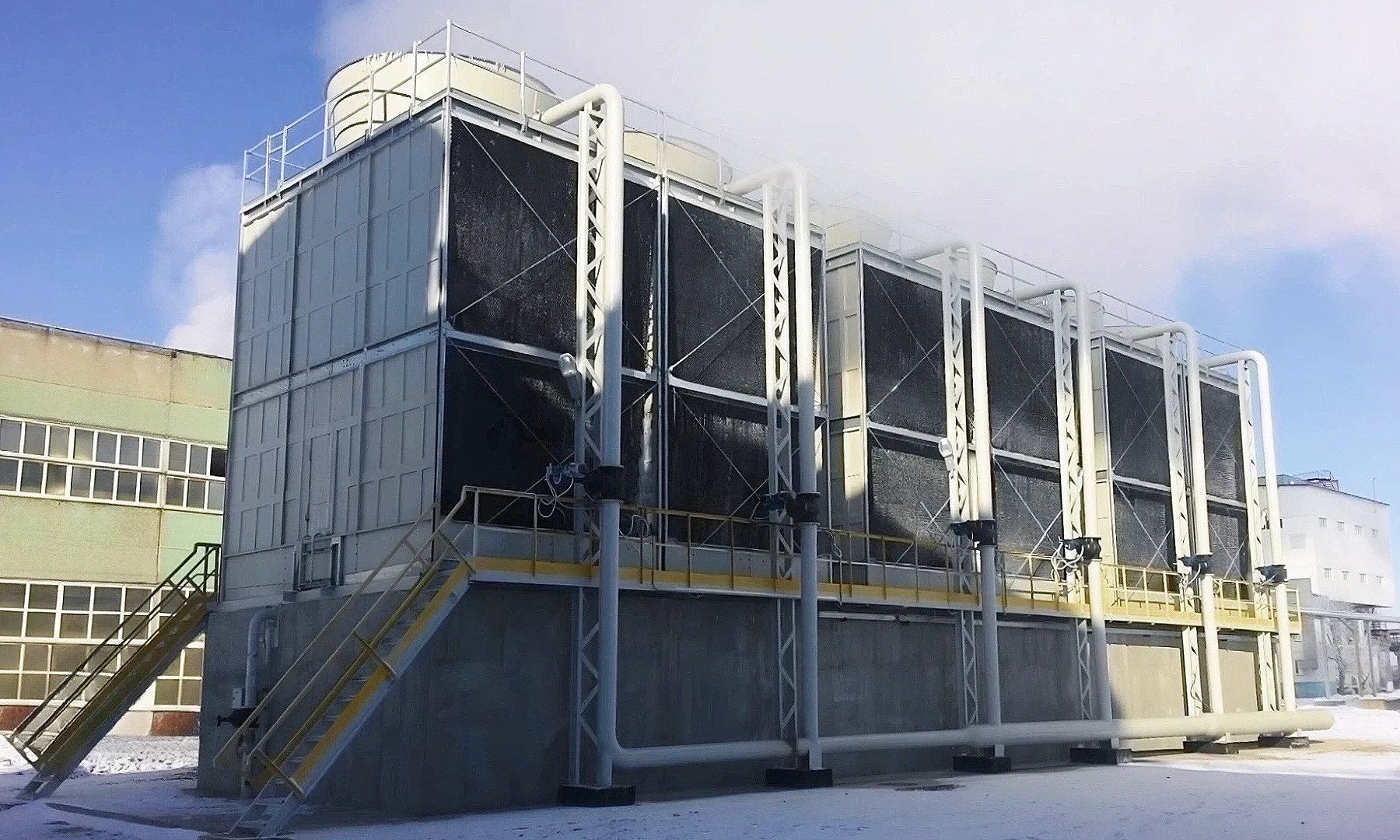

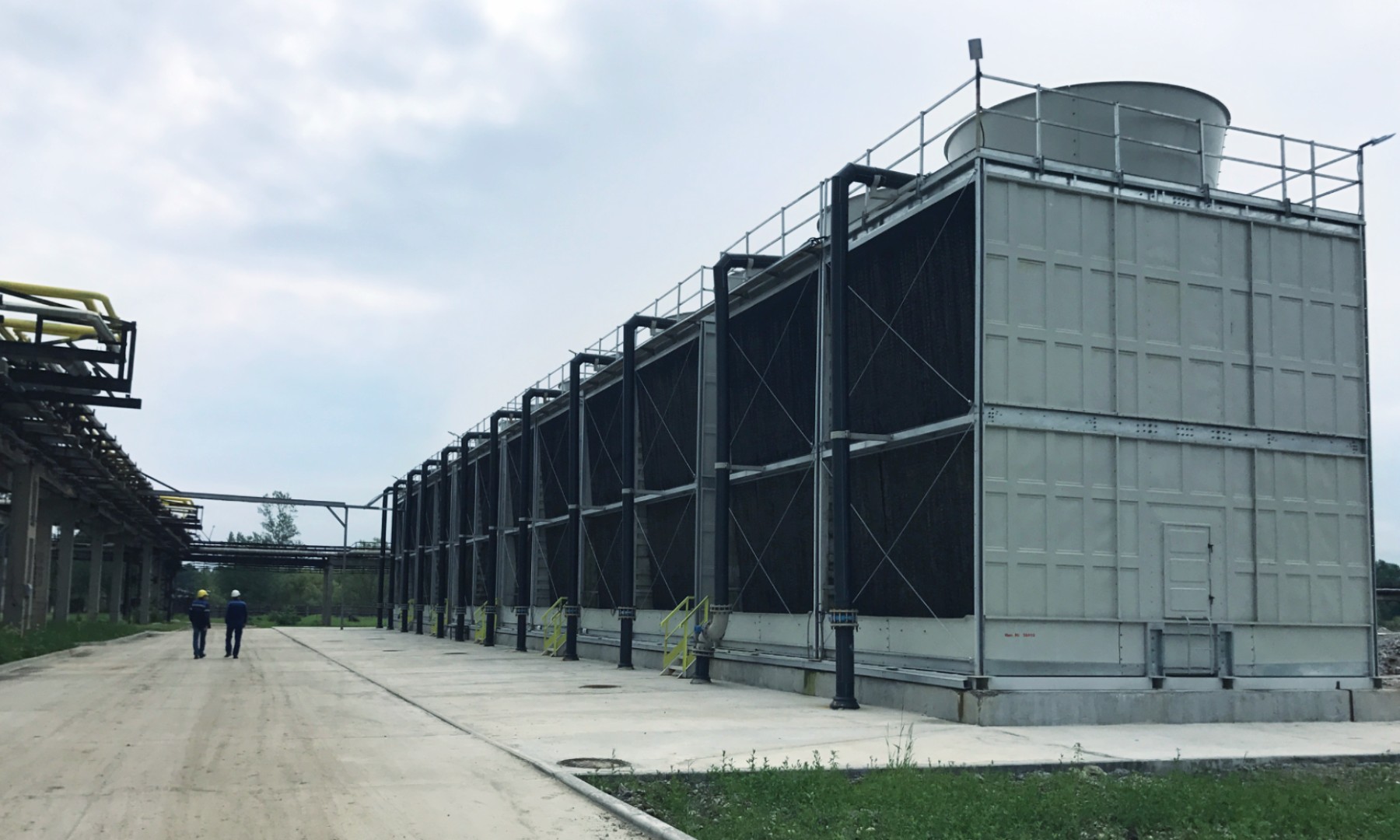

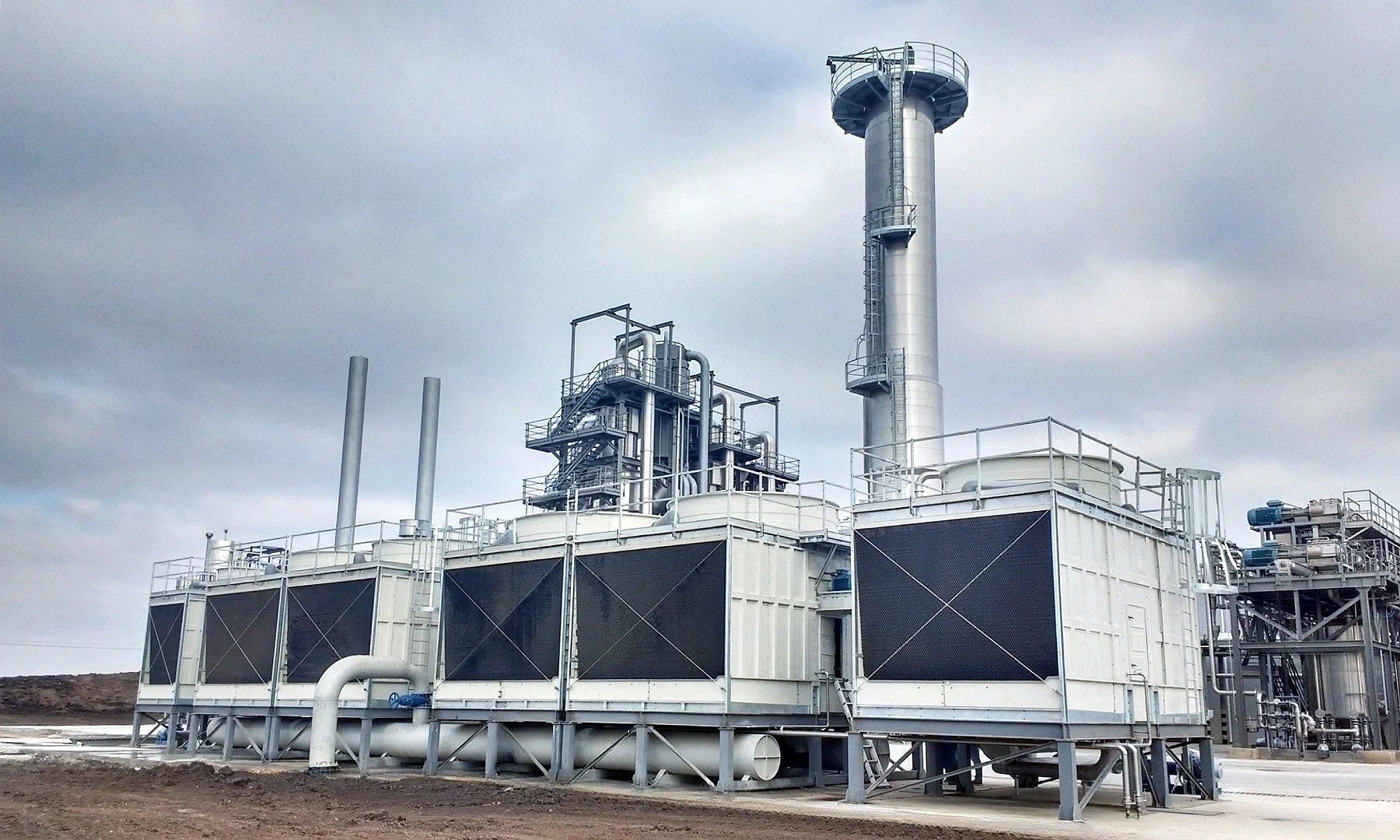

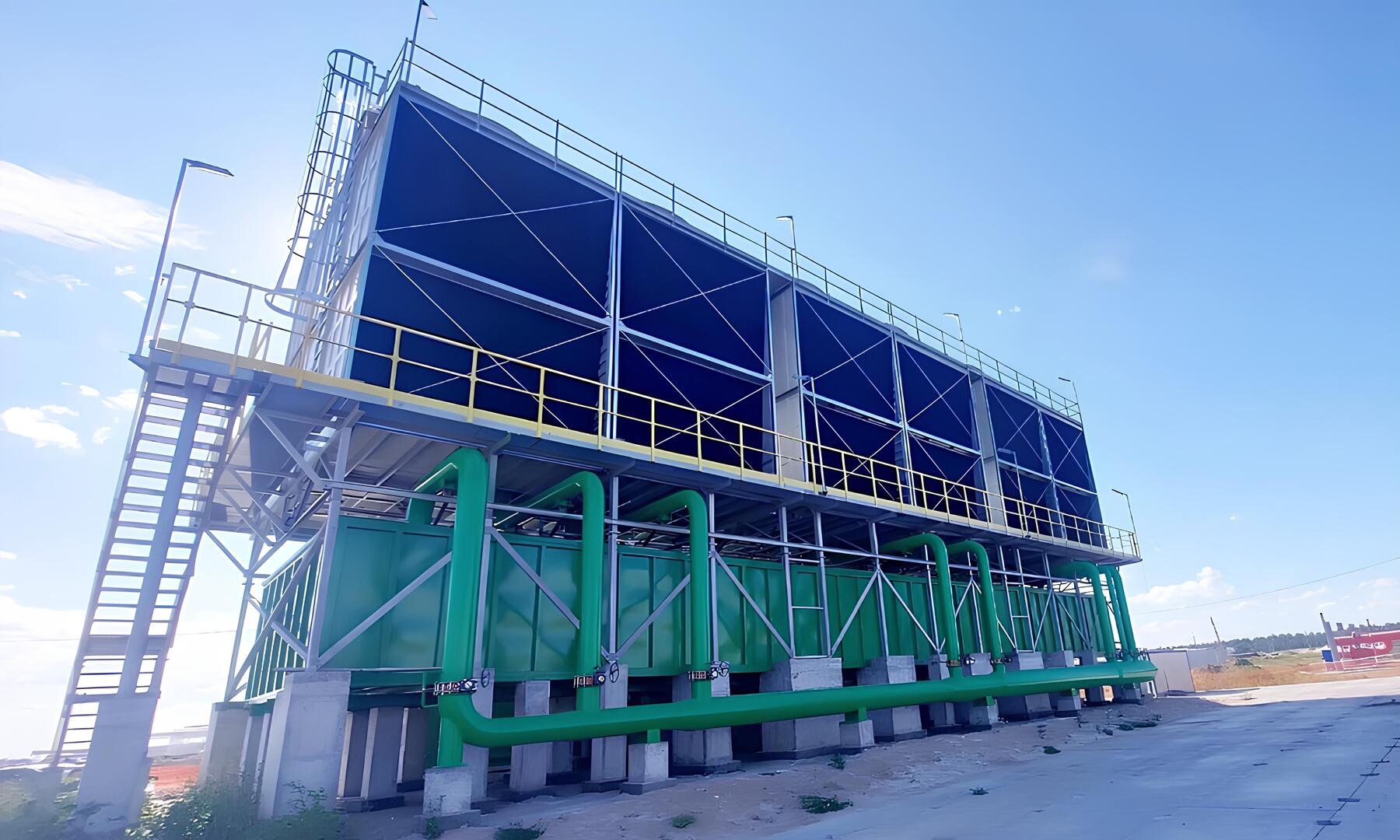

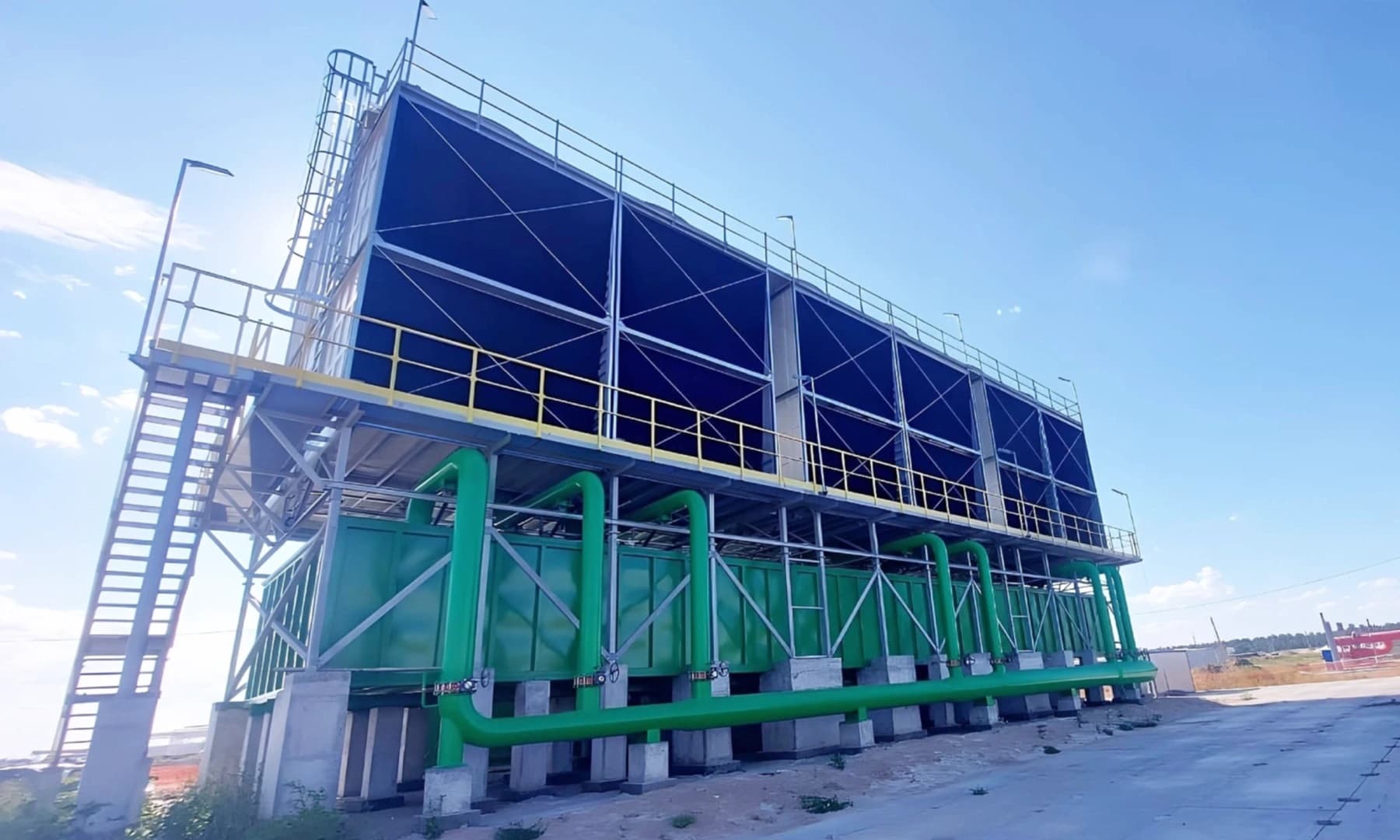

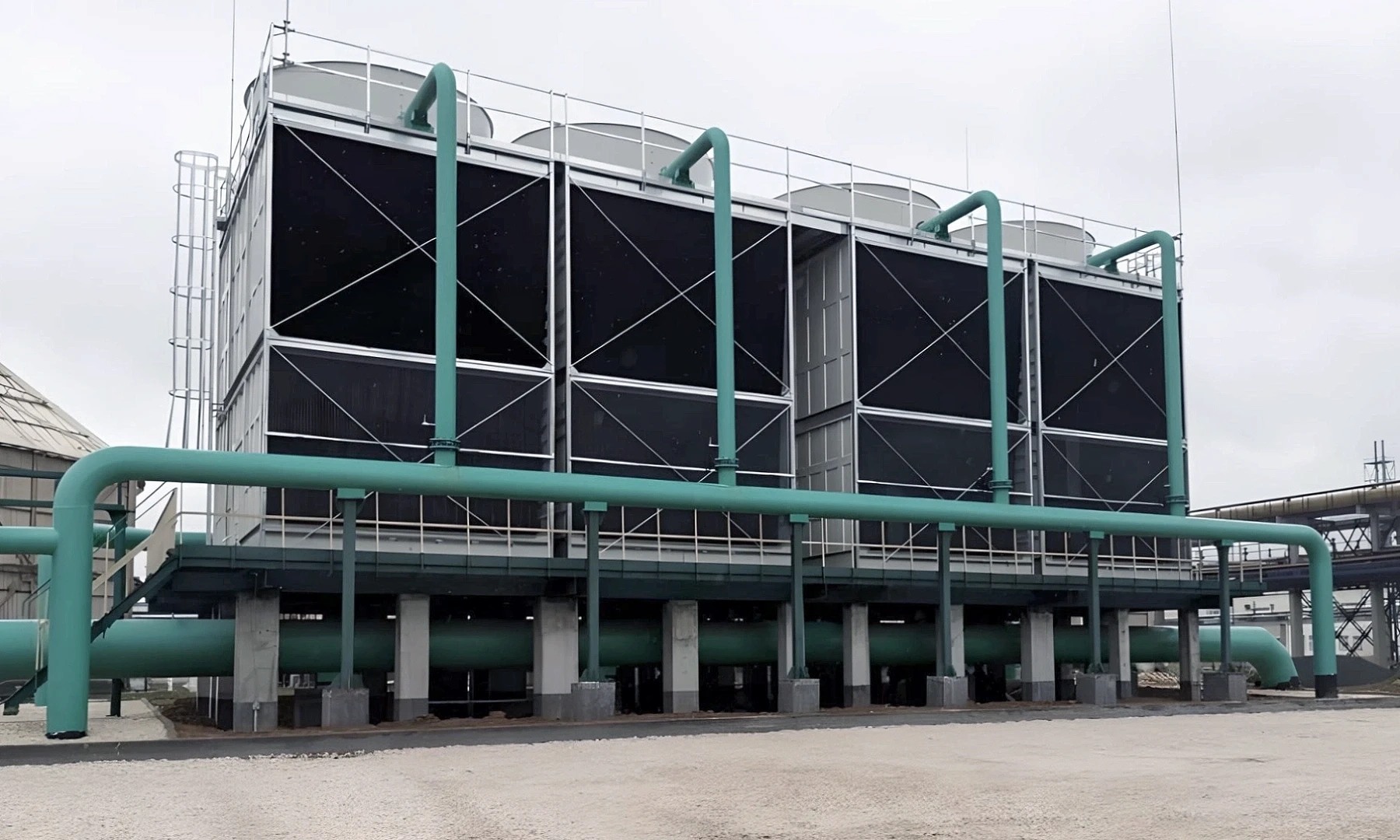

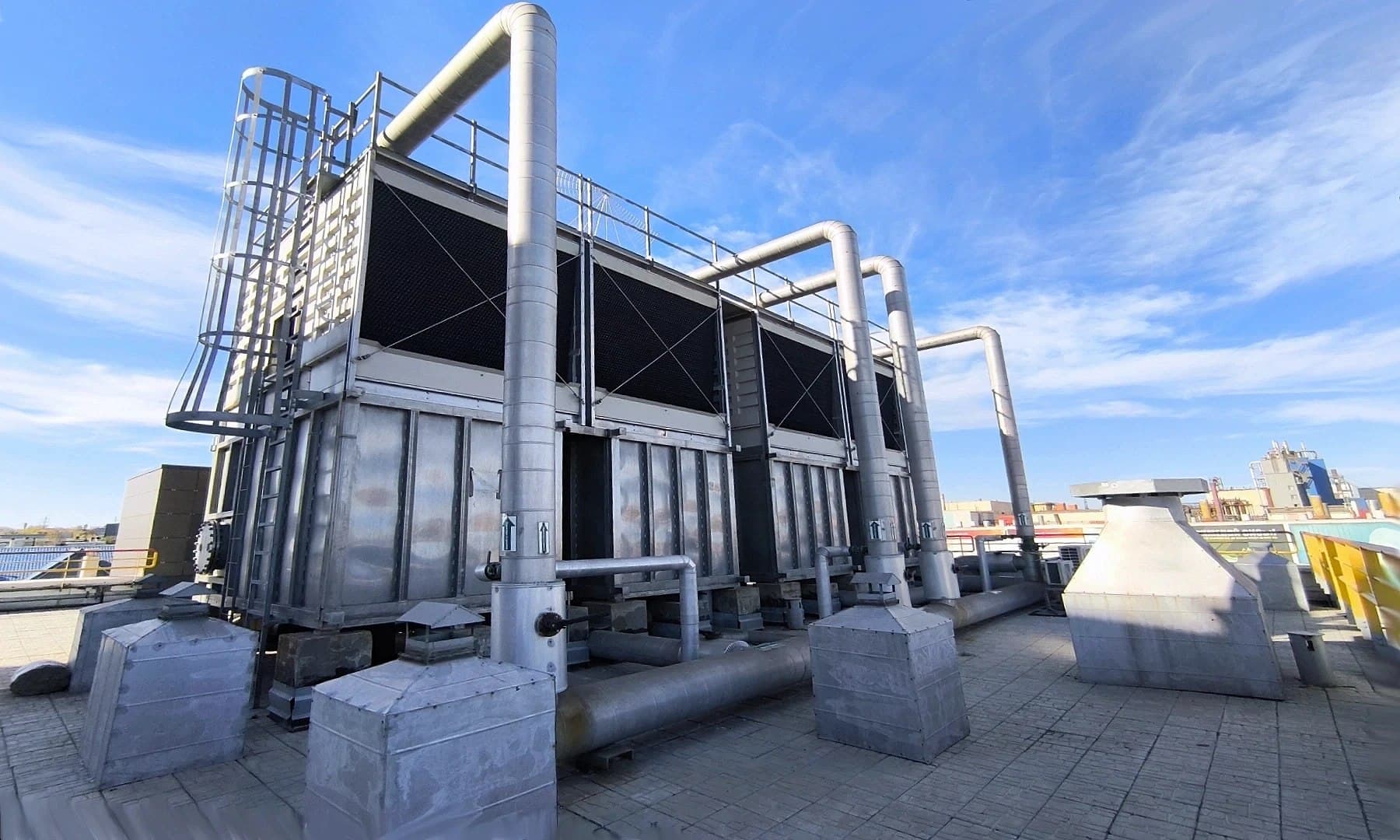

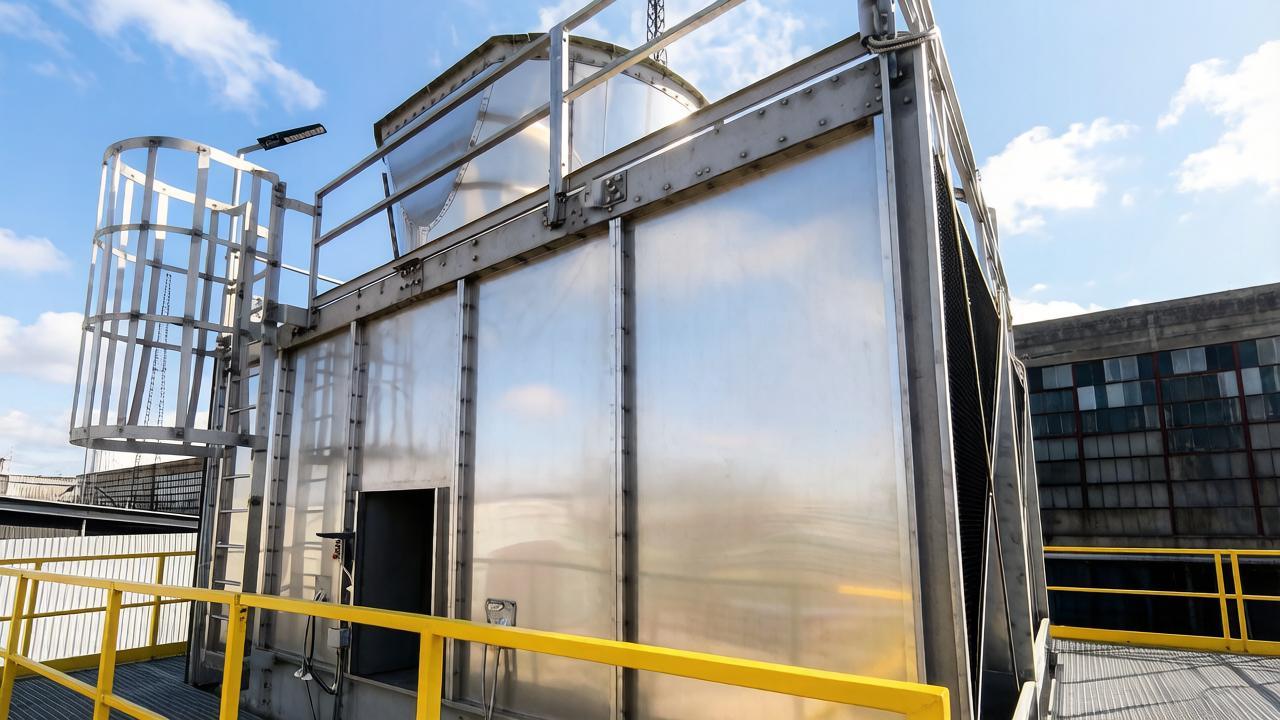

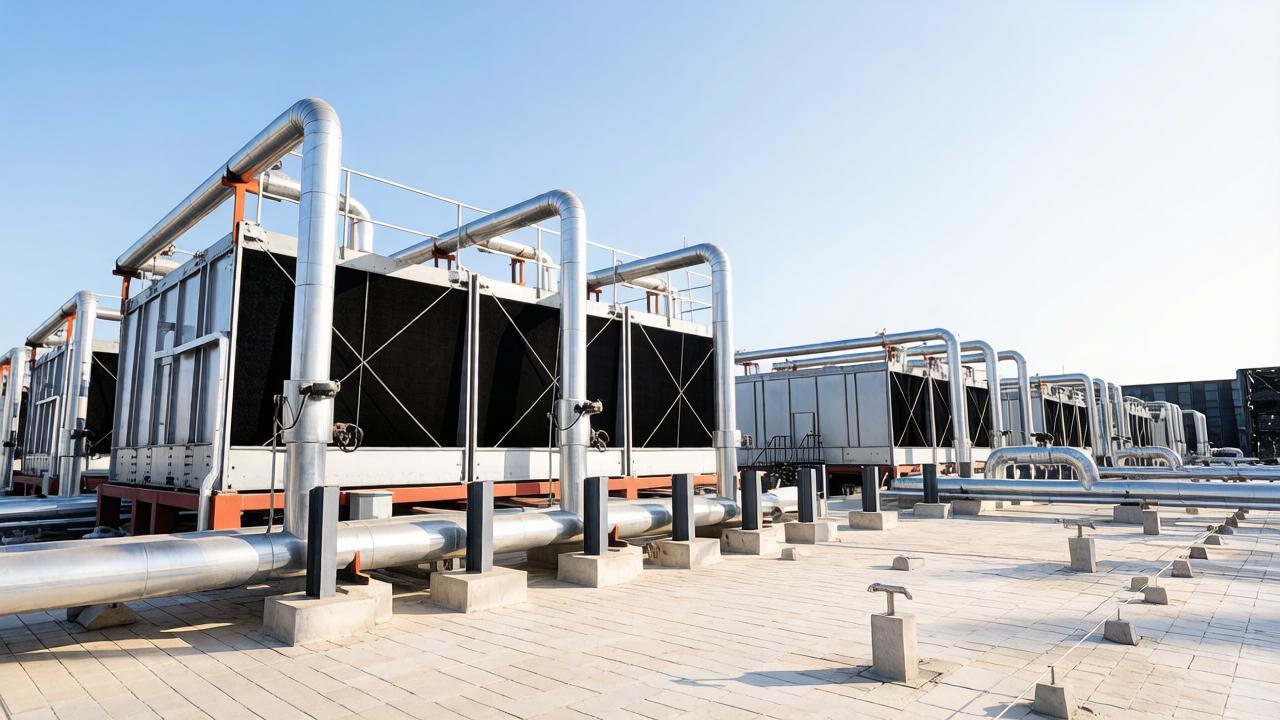

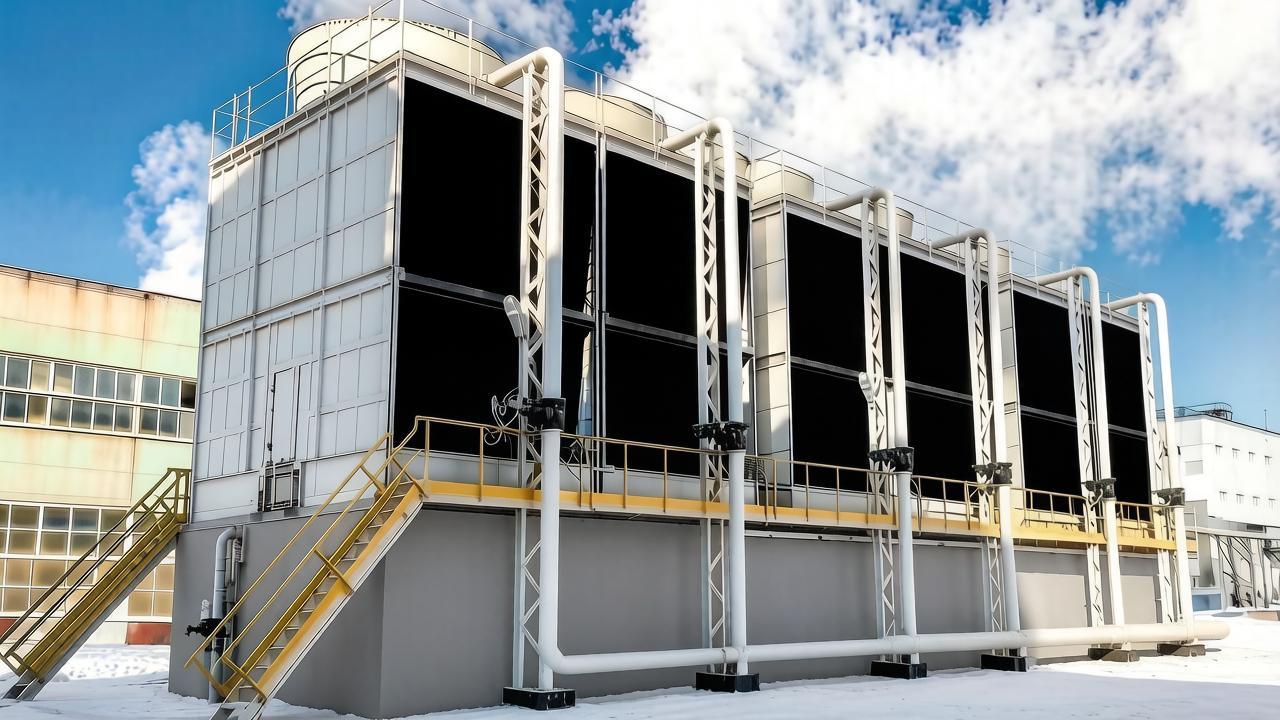

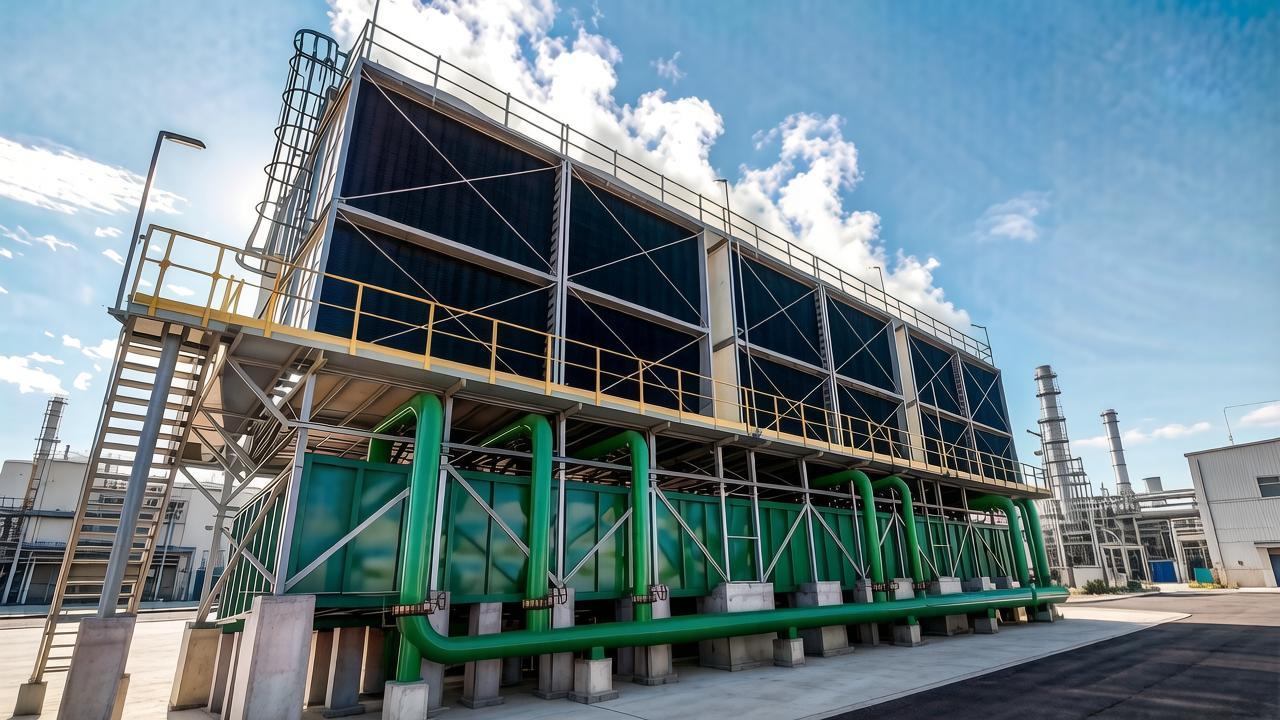

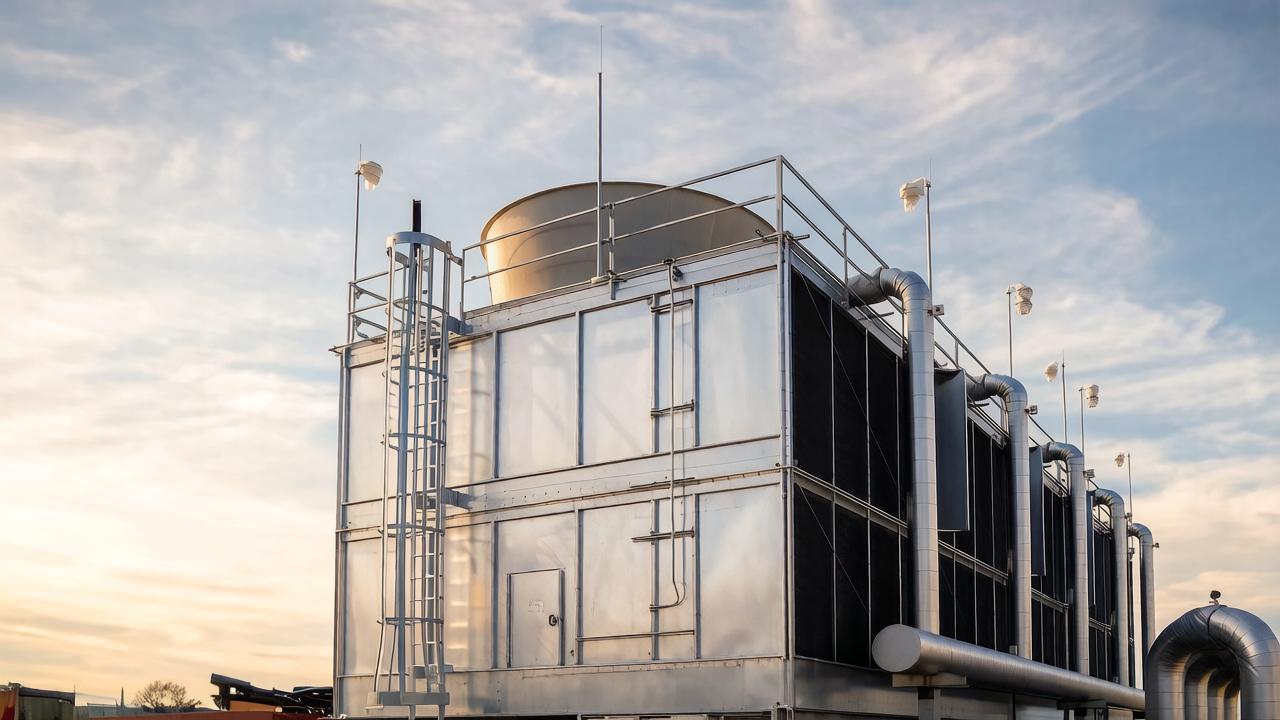

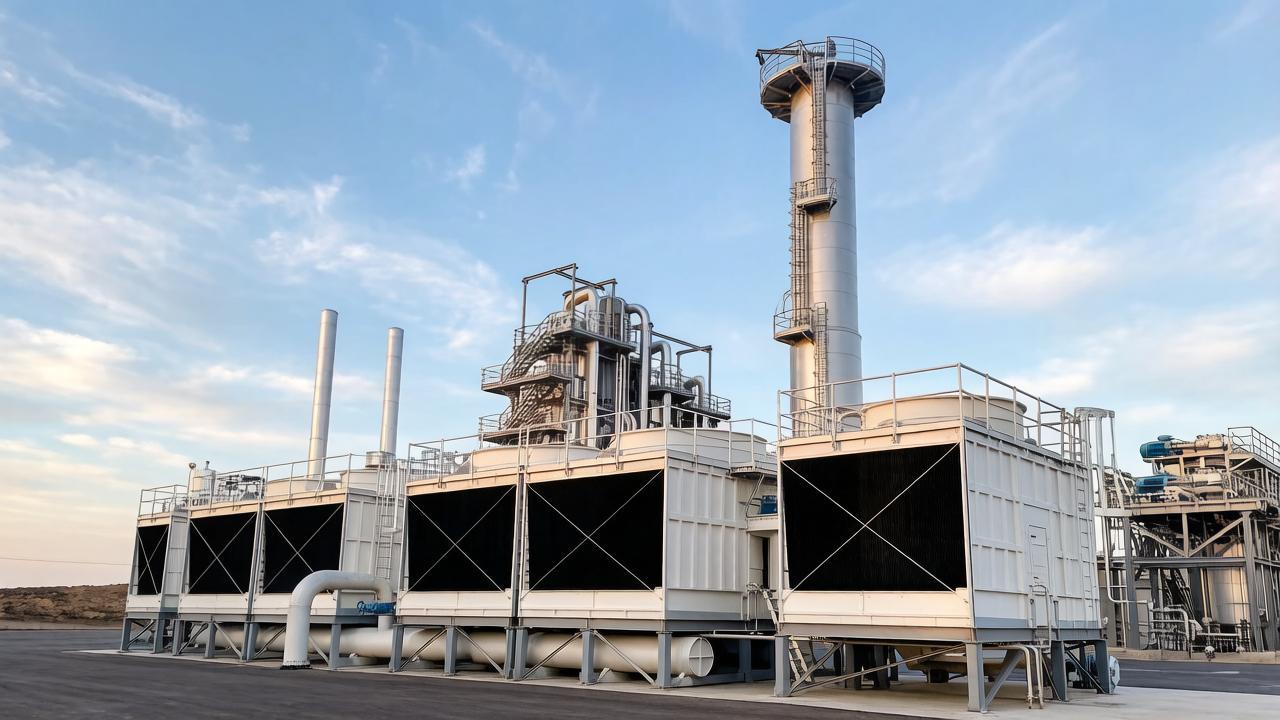

  Мокрые градирни также подразделяются на вентиляторные, башенные и эжекционные.  В вентиляторных градирнях подача воздуха в необходимом объёме обеспечивается вентилятором, в башенных градирнях за счет естественной тяги, а в эжекционных за счет подхвата воздуха высоконапорными форсунками. Также вентиляторные градирни различаются по принципу пересечения воздушного и водяного потоков:
  • противоточная вентиляторная градирня: воздух движется вверх против потока воды стекающей по оросителю;
  • поперечноточная вентиляторная градирня: воздух движется горизонтально, поперек потока воды стекающей по оросителю.
• Гибридные (Двухконтурные)Процесс охлаждения жидкости в закрытом контуре градирни сопровождается принудительным прохождением воздуха сквозь теплообменник при помощи вентилятора, а также дополнительным орошением теплообменника водой снаружи. Благодаря сохранению рабочей жидкости в чистом замкнутом контуре и наличия внешнего контура орошения теплообменника, обеспечиваются высокие показатели производительности.

Критерии выбора

• технологические требования по охлаждению, требования к теплоносителю;
• климатические характеристики площадки строительства градирни;
• условия размещения и эксплуатации;
• стоимость градирни и необходимых дополнительных инженерных систем;
• общие затраты на строительство водооборотного цикла;
• доступность и затраты на техническое обслуживание градирен;
• срок службы, межсервисный интервал.

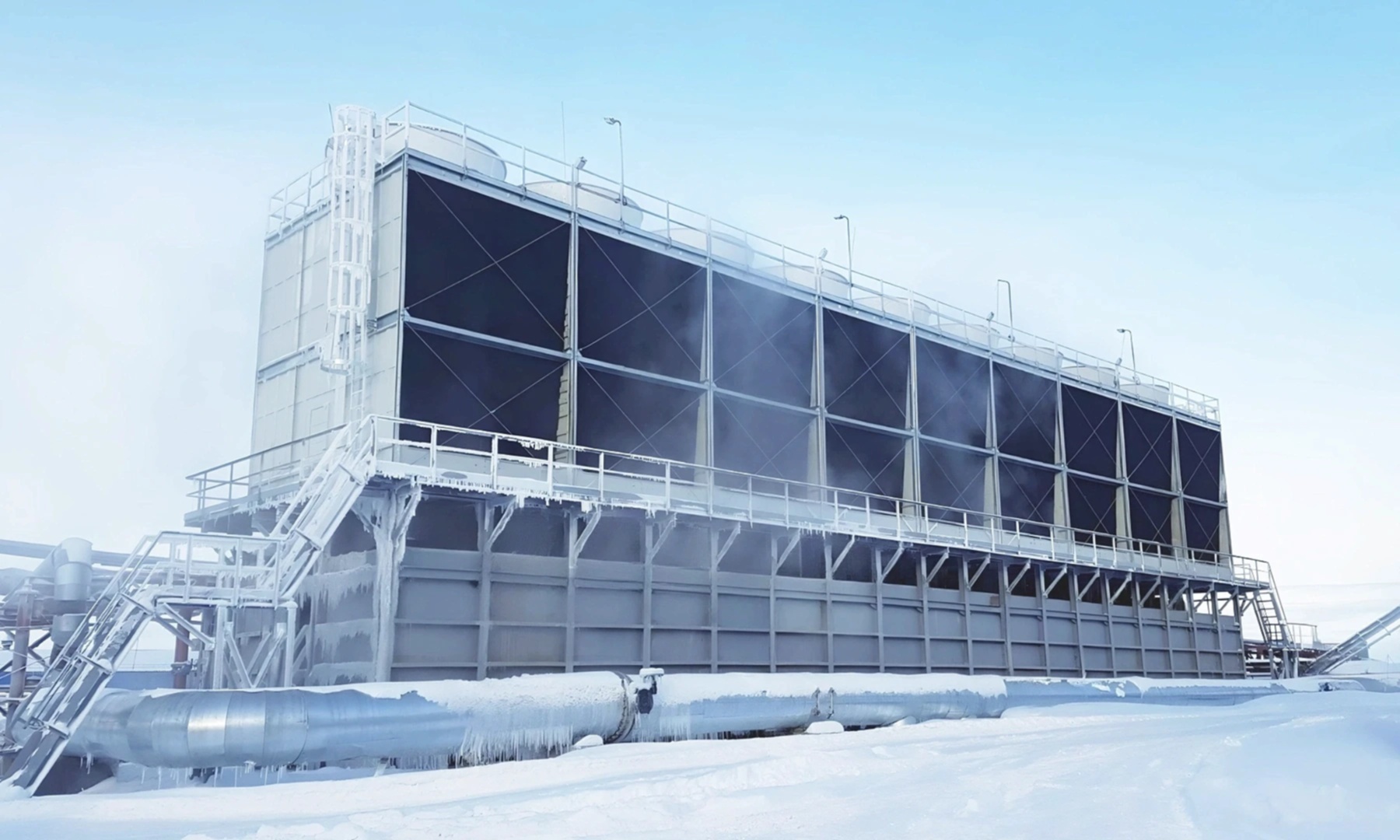

При расчете и изготовлении оборудования могут применяться различные материалы, такие как сталь, стеклопластик, ПВХ, полипропилен. Для условий эксплуатации градирен на территории России наиболее подходящим материальным исполнением является изготовление каркаса и обшивки градирни из нержавеющей стали, а оросителей и каплеуловителей из морозостойкого ПВХ.

Опросной лист и расчёт

Опросный лист на градирню можно запросить, обратившись в нашу компанию. Расчет градирни требует следующий минимальный объём данных указываемых в опросном листе: регион строительства, тип градирни, температура воды на входе в градирню, температура охлажденной воды после градирни, расход воды, габариты площадки при наличии ограничений, качественный состав оборотной воды или подпитки при проектировании новой системы охлаждения.

Подбор градирни по мощности выполняется по формуле: Q = G × Cp × (Твх − Твых),
где Q — тепло, кВт;
G — расход, кг/ч;
Cp — удельная теплоёмкость, кДж/кг·К;
Твх и Твых — входная и выходная температуры.
