Обработка воды в градирнях. Практики и технологии

Введение

Обработка воды в градирнях - это непрерывный процесс управления химическим и биологическим составом оборотной воды. Он направлен на предотвращение накипи, коррозии, биологического обрастания и загрязнения в промышленных системах охлаждения. Испарительные градирни работают в открытом контуре, вода контактирует с воздухом, испаряется, а растворённые соли и примеси концентрируются. Без грамотной программы даже небольшие отклонения в качестве воды приводят к снижению теплопередачи, росту энергопотребления, преждевременному износу оборудования и незапланированным простоям. Поэтому очистка оборотной воды рассматривается не как отдельная процедура, а как комплексная программа, объединяющая анализ воды, химическую обработку, фильтрацию, продувку, мониторинг и автоматизацию.

Для предприятий, где используются промышленные системы охлаждения, оборотный цикл водоснабжения, градирни для охлаждения оборотной воды, закрытые градирни, двухконтурные градирни, вентиляторные и гибридные градирни, обработка воды становится частью базового инжиниринга. Она связывает в единый комплекс проектирование градирни, подбор градирни, обвязку градирни, насосную станцию оборотного водоснабжения, установку для дозирования реагентов в оборотную воду, фильтрацию и автоматизацию. Чем сложнее система, тем выше требования к качеству воды и тем важнее системный подход.

Почему обработка воды критична для градирен?

Градирня отводит тепло за счёт испарения части воды. Чистая вода уходит в виде пара, а минералы, соли жёсткости, кремнезём, хлориды и взвешенные частицы остаются в контуре. Их концентрация растёт до тех пор, пока не будет организована продувка. Если этот процесс не контролировать, вода достигает предела насыщения, и начинается выпадение осадка. Этот механизм лежит в основе большинства проблем, с которыми сталкиваются эксплуатирующие службы. Основные риски, которые возникают при отсутствии обработки воды, взаимосвязаны. Накипь снижает теплопередачу и является причиной работы оборудования с повышенной нагрузкой. Коррозия разрушает металл и приводит к протечкам. Биологическое обрастание ухудшает теплопередачу. Загрязнение взвесями увеличивает перепад давления и нарушает распределение воды. Если не управлять этими процессами, система быстро теряет эффективность, а затраты на ремонт и простои растут.

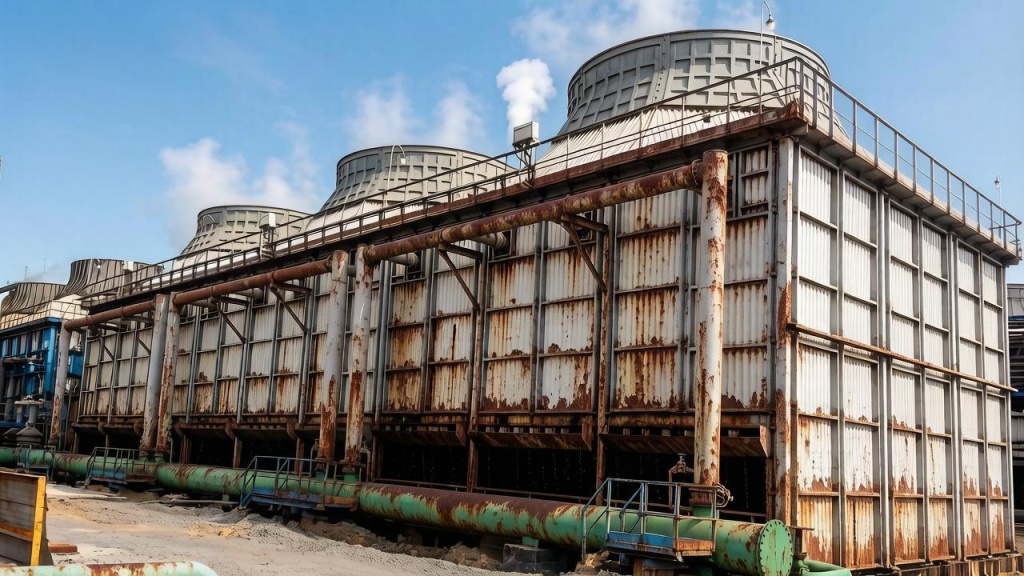

Коррозия конструкций

Низкий pH, высокое содержание растворённого кислорода, хлориды и нестабильный водно-химический режим ускоряют разрушение металла. Особенно опасны локальные виды коррозии - точечная, щелевая и коррозия под отложениями. Они проникают глубоко в металл и приводят к аварийным отказам задолго до того, как равномерная коррозия станет заметной. Ингибиторы коррозии создают защитную плёнку на металлических поверхностях, но их эффективность в водоподготовке промышленного предприятия зависит от правильного подбора и дозирования.

Накипь в градирнях

Карбонат кальция и другие минералы откладываются на поверхностях теплообмена. Даже тонкий слой накипи работает как теплоизолятор и снижает эффективность охлаждения. Предотвращение накипи с помощью ингибиторов и контроля циклов обходится значительно дешевле, чем удаление затвердевших отложений. Особенно опасны отложения на горячих поверхностях теплообменников, где растворимость солей снижается.

Биологическое обрастание

Тёплая, насыщенная кислородом вода подходит для роста бактерий, водорослей и грибков. Биоплёнка защищает микроорганизмы от биоцидов, снижает теплопередачу и способствует коррозии. Она образует слизистый слой, который задерживает грязь и накипь, ещё больше ухудшая работу градирен. Контроль над биоплёнкой - одна из задач водоподготовки промышленного предприятия.

Загрязнение ВОЦ взвешенными частицами

Пыль, песок, продукты коррозии и органические остатки накапливаются в резервуаре, на оросителях и в теплообменниках. Это ухудшает распределение воды в градирне. Взвеси также служат питательной средой для микроорганизмов. Автоматические самопромывные фильтры для воды удаляют эти частицы до осаждения.

Ключевые параметры воды в градирне

Управлять можно только тем, что измеряется. Для градирен и систем охлаждения промышленная водоподготовка требует контроля нескольких групп параметров. Их изменения взаимосвязаны, поэтому нельзя рассматривать pH отдельно от щёлочности, а электропроводность отдельно от солевого баланса. Физико-химические показатели pH влияет на склонность к накипи и коррозии. Низкий pH ускоряет коррозию, высокий  способствует образованию карбонатных отложений. Электропроводность и TDS отражают общее содержание растворённых минералов. По электропроводности автоматика запускает продувку. Щёлочность показывает буферную ёмкость воды и её способность сопротивляться изменению pH. Вместе с жёсткостью она определяет потенциал накипи. Чем выше концентрация кальция и магния, тем выше риск отложений на горячих поверхностях. Кремнезём образует стойкие отложения, которые трудно удалить стандартными методами. Хлориды повышают коррозионную активность воды. Температура ускоряет химические реакции, снижает растворимость карбоната кальция и влияет на активность микроорганизмов. Взвешенные вещества, такие как пыль, песок, ржавчина и органика, удаляются механической фильтрацией.

Биологические и эксплуатационные показатели оборотной воды

Кроме физико-химических параметров, контролируют микробиологическую активность, остаточное содержание биоцида, остаточные концентрации ингибиторов коррозии и накипи, перепад давления на теплообменниках, циклы концентрирования, расход подпиточной и продувочной воды. Для прогнозирования стабильности воды применяют индексы Ланжелье и Рызнара. Они помогают оценить, будет ли вода склонна к накипеобразованию или к коррозии. Однако универсального значения pH не существует, оптимальный диапазон зависит от параметров системы, подготовки подпиточной воды, температуры, щёлочности и выбранной программы обработки.

Реагентная и биоцидная обработка оборотной воды. Основы программы обработки

Такая водоподготовка для промышленных предприятий за счет дозирования в воду ингибиторов и биоцидов является оптимальным решением. Она решает несколько задач одновременно и работает как скоординированная система, а не как набор отдельных мер.

Ингибиторы накипи

Они препятствуют росту кристаллов и удерживают минералы в растворённом состоянии. Выбор ингибитора зависит от жёсткости, щёлочности, кремнезёма и количества циклов концентрирования. Для жёсткой воды требуются более эффективные составы и более строгий контроль. Ингибиторы накипи особенно важны в системах с высокими температурами, где риск отложений возрастает.

Ингибиторы коррозии

Создают защитную плёнку на металлических поверхностях. Для стальных, медных и смешанных систем подбираются разные композиции. Например, молибдаты применяются для анодной защиты, азолы  для защиты медных сплавов, фосфонаты  в синергетических смесях. Важно учитывать совместимость ингибиторов с биоцидами: некоторые окислители разрушают защитные плёнки.

Биоциды

Окисляющие биоциды, такие как хлор, бром, диоксид хлора и озон, быстро уничтожают микроорганизмы. Они эффективны для основной массы воды, но ограниченно проникают в биоплёнку. Неокисляющие биоциды действуют медленнее, но лучше справляются с устойчивыми бактериями и биоплёнками. На практике применяют чередование окисляющих и неокисляющих биоцидов, чтобы предотвратить адаптацию микроорганизмов. Такой подход обеспечивает более широкий спектр действия и снижает риск резистентности.

Диспергаторы

Удерживают взвешенные частицы во взвешенном состоянии, не давая им оседать. Это улучшает удаление загрязнений при продувке и помогает биоцидам достигать скрытых участков. Диспергаторы особенно полезны в системах с высоким содержанием взвесей и органики.

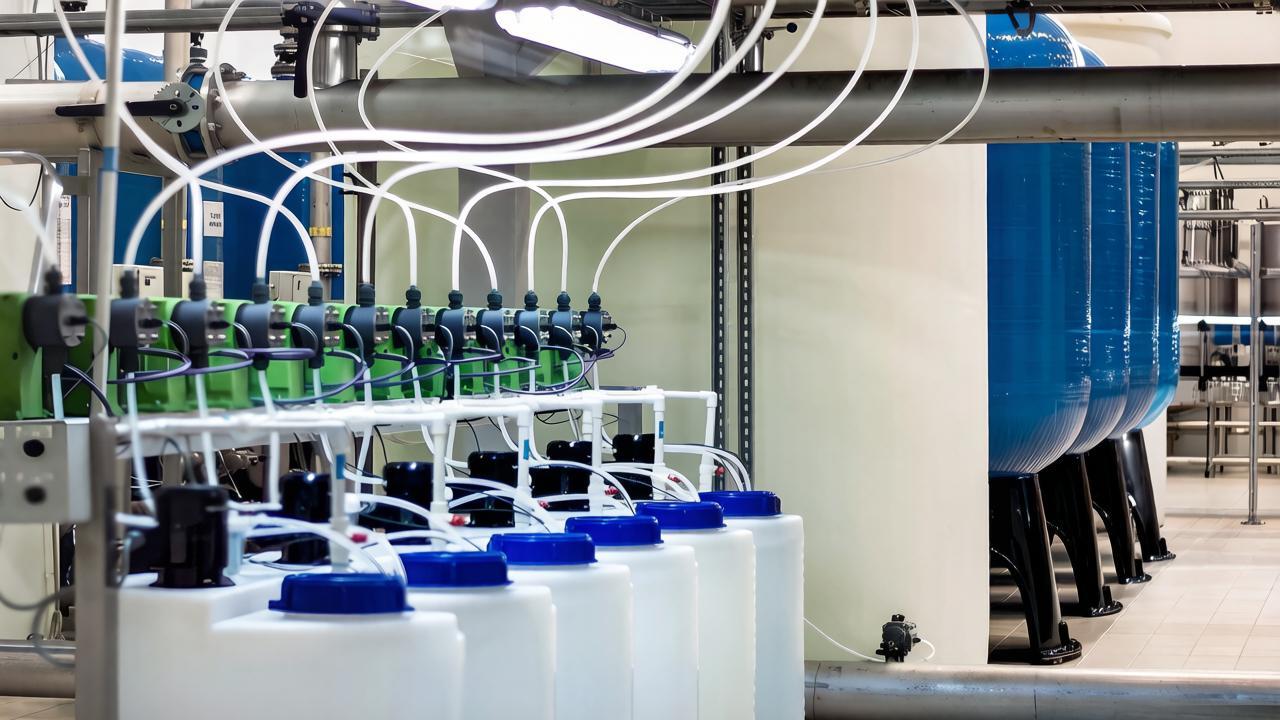

Регуляторы pH и вспомогательные реагенты

Для подачи кислоты установка дозирования реагентов обеспечивает точность. Передозировка вызывает коррозию. Пеногасители уменьшают пенообразование, а ингибиторы отложений работают в комплексе с фильтрацией. Все реагенты должны быть совместимы между собой и с материалами системы.

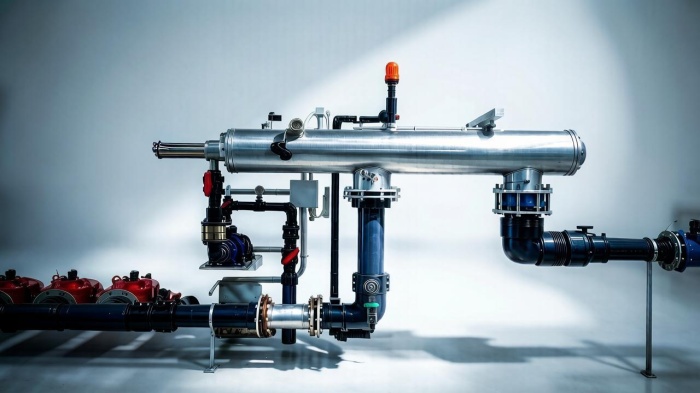

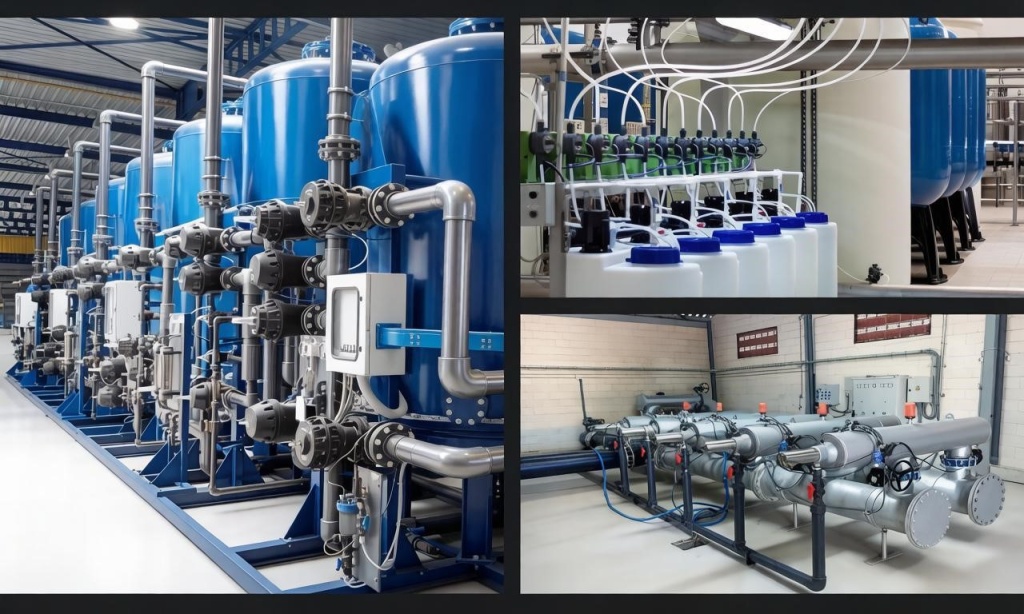

Фильтрация - механическое удаление взвесей

Фильтрация не удаляет растворённые соли, она решает другую задачу-убирает механические примеси до того, как они осядут в теплообменниках, на оросителях градирен и в резервуарах. Для градирен наиболее распространена боковая фильтрация. Она очищает 5–10% потока прямой оборотной воды и постепенно весь объём воды в оборотном цикле. Такой подход позволяет поддерживать качество воды без высоких капитальных затрат и потерь давления, характерных для полнопоточной фильтрации. Применяются разные типы оборудования. Автоматические песчаные фильтры обеспечивают глубинную фильтрацию и задерживают частицы до 10–20 мкм. Они требуют большой площади, чистой промывочной воды и дают большие потери воды на обратную промывку. Автоматический самопромывной фильтр для воды обеспечивает поверхностную фильтрацию с рейтингом от 50 до 1000 мкм. Он компактен, имеет низкие потери воды на промывку и не прерывает основной поток. Щелевые фильтры чаще используются для предварительной очистки. Центробежные фильтры сепараторы хорошо удаляют песок и тяжёлые частицы, но плохо работают с мелкодисперсными и лёгкими загрязнениями.

При проектировании или реконструкции градирен необходимо предусматривать эффективную очистку оборотной воды. Она снижает загрязнение, поддерживает эффективность теплообмена и уменьшает расход реагентов. Однако она не заменяет водно-химический режим. Фильтрация и химическая обработка должны работать совместно. Важно понимать, что фильтрация воды может позволять поддерживать более высокие циклы концентрирования за счёт снижения взвесей и загрязнений, но она не отменяет химическую обработку. Растворённые минералы, коррозионная активность и микроорганизмы контролируются реагентами и продувкой.

Продувка и циклы концентрирования

Продувка, это контролируемый сброс части концентрированной оборотной воды в канализационную сеть предприятия. Она необходима, потому что испарение на градирнях постоянно повышает содержание в воде растворённых солей. Без продувки минералы накапливаются до уровня, при котором начинается накипь и коррозия. Циклы концентрирования (коэффициент упаривания) показывают, во сколько раз вода в оборотном контуре имеет более высокие концентрации примесей в сравнении с показателями в исходной подпиточной воде. Чем выше коэффициент упаривания, тем меньше расход подпиточной воды и сброса. Но верхний предел определяется качеством воды, параметрами системы и программой обработки. Автоматический контроль по электропроводности открывает продувочный клапан только при достижении заданного порога. Это позволяет экономить воду и поддерживать стабильный водно-химический режим.

Автоматизация и АСУ ТП для градирен

Современная обработка воды невозможна без автоматизации. Ручное дозирование приводит к колебаниям, передозировке или недостаточной защите. Автоматизированные системы обеспечивают непрерывность и точность выполнения программы реагентной и биоцидной обработки воды ВОЦ. Типовая система автоматизации включает датчики pH, электропроводности, ОВП, температуры и расхода, контроллеры и шкафы АСУ ТП, дозирующие насосы, автоматические клапаны продувки, управление автоматическими самопромывными фильтрами для воды, диспетчеризацию и архивирование данных. Проектирование АСУ ТП для градирен позволяет связать насосную станцию оборотного водоснабжения, установку реагентной обработки, фильтры и теплообменники в единый контур. Автоматизация ВОЦ обеспечивает контроль биоцида и промывку фильтров, а установка дозирования реагентов - стабильную подачу составов. Для предприятий, где используются блочно модульная насосная станция, контейнерные насосные станции, шкаф АСУ ТП и шкаф ПЛК, такая интеграция становится ключевым узлом. Автоматизация также снижает влияние человеческого фактора и обеспечивает документирование всех операций.

Нехимические и гибридные технологии

Дозирование химикатов и фильтрация воды  это не единственные решения по обеспечению требуемого качества оборотной воды ВОЦ. Подготовка подпиточной воды и требования водоохлаждаемого оборудования определяют применение в отдельных проектах умягчения воды и обратного осмоса.

Умягчение удаляет кальций и магний, снижая риск накипи. Обратный осмос удаляет растворённые соли из подпиточной воды, позволяя увеличить циклы концентрирования. Промышленная водоподготовка часто сочетает химические и нехимические методы обеспечения качества оборотной воды. Гибридная схема позволяет снизить расход реагентов, повысить эффективность и уменьшить воздействие на окружающую среду. Однако каждая нехимическая технология требует подтверждения эффективности в конкретных условиях, поэтому не следует рассматривать её как замену химической обработке.

Практики устойчивого водопользования

Современные предприятия стремятся не только защитить оборудование, но и сократить потребление воды. Для этого применяют повторное использование продувочной воды, сбор дождевой воды и конденсата, умягчение и обратный осмос для подготовки подпиточной воды, автоматическую продувку по электропроводности, оптимизацию циклов концентрирования, мониторинг эффективности очистки и фильтрацию. Такие меры снижают нагрузку на окружающую среду и эксплуатационные расходы. Для промышленных систем охлаждения, градирен ТЭЦ, карьерных насосных станций, устойчивое водопользование становится экономически обоснованным. Оно позволяет сократить забор свежей воды, уменьшить сбросы и повысить общую эффективность производства.

Как выбрать программу обработки воды

Универсальной программы не существует. Выбор зависит от химического состава подпиточной воды, параметров системы, тепловой нагрузки, типа градирни (открытая, закрытая, двухконтурная, вентиляторная, гибридная, модульная), требований водоохлаждаемого оборудования к качеству воды, наличия автоматизации, экологических ограничений и бюджета на реагенты, воду и обслуживание. Подготовка подпиточной воды требует анализа её состава и циркулирующей воды. Затем устанавливаются целевые параметры, подбираются реагенты, фильтры и схема продувки. После этого настраивается автоматика и ведётся мониторинг. Если система уже работает, проводится аудит, при необходимости реконструкция градирни, замена градирни, ремонт градирни или модернизация обвязки градирни.

Типичные ошибки при проектировании и эксплуатации

• попытка заменить химическую обработку только фильтрацией;

• использование общего pH без учёта щёлочности, жёсткости и температуры;

• редкий контроль остаточного биоцида;

• отсутствие автоматической продувки;

• подбор фильтров без учёта фракционного состава загрязнений;

• экономия на мониторинге, которая приводит к дорогому ремонту.

Все эти ошибки взаимосвязаны и приводят к одному результату  снижению надёжности и росту затрат.

Роль проектирования и подбора оборудования

Эффективность промышленной водоподготовки закладывается на этапе проектирования. Для этого необходимо учитывать тип градирни, схему оборотного водоснабжения, состав воды, тепловую нагрузку и требования к автоматизации. Производители градирен должны работать в связке с проектировщиками систем оборотного водоснабжения. Для объектов, где модульные ВОЦ «под ключ», модульные насосные станции оборотного водоснабжения, важно в ТЗ указывать требования к узлам фильтрации оборотной и подпиточной воды, установке реагентной обработки оборотной воды, автоматизации продувки, датчикам и АСУ ТП, резервированию и удобству обслуживания.

Компания «ИНСПРО» помогает подобрать оборудование градирен, разработать АСУ ТП, поставить автоматический самопромывной фильтр для воды, песочные фильтры промышленного назначения, установки реагентной обработки воды. Мы выполняем проектирование градирни и ВОЦ в целом; автоматизация ВОЦ входит в комплексную поставку. Водоподготовка для промышленных предприятий в России даёт комплексное решение вместо набора разрозненных узлов.

Часто задаваемые вопросы

Заключение

Очистка оборотной воды в градирнях - это комплексная практика, которая объединяет химию, фильтрацию, продувку, автоматизацию ВОЦ и мониторинг. Она защищает теплообменники, насосы, градирни, трубопроводы и оросители, поддерживает тепловую эффективность и снижает эксплуатационные расходы. Нельзя полагаться только на один метод: ингибиторы без фильтрации, фильтрация без биоцидов или автоматизация без анализа воды не дадут устойчивого результата. Правильная программа начинается с понимания качества подпиточной воды, условий эксплуатации и требований системы. Затем подбираются установки дозирования реагентов, фильтры, схема продувки и автоматика. Регулярный контроль pH, электропроводности, жёсткости, щёлочности, остаточных концентраций реагентов и микробиологии позволяет выявлять проблемы до того, как они приведут к накипи, коррозии или биологическому обрастанию. Если вы хотите повысить надёжность градирен, снизить расход воды и реагентов, обратитесь в ООО «ИНСПРО». Мы проведём аудит, предложим оптимальную схему обработки оборотной воды, подберём фильтры, автоматику и реагентное хозяйство, а также обеспечим сопровождение проекта  от базового инжиниринга до пусконаладки и сервиса.
