Сравнительный анализ оборудования для охлаждения оборотной воды
Чтобы обоснованно выбрать тип градирни, необходимо сопоставить ключевые технико-экономические показатели всех рассмотренных вариантов. Ниже приведено сравнение по основным критериям.
Чиллер обеспечивает стабильный съем тепла, вне зависимости от погодных условий. Энергопотребление высокое, капитальные затраты значительные. Водопотребление практически отсутствует. Применяется при жестких требованиях к температуре, необходимости охлаждения ниже температуры воздуха (электроника, фармацевтика, маслоэкстракция, пищевая промышленность, холодоцентры, и др. ).
Драйкулер – применение ограничено температурой наружного воздуха по сухому термометру, теплоноситель на выходе будет выше на плюс 5…7 °С, но достаточно простой конструктив и нет потерь воды. В качестве хладогента необходимо применять незамерзающие жидкости. При выборе необходимо учитывать большую площадь для размещения и загрязненность окружающего воздуха. Эффективен в схемах free cooling и в регионах с ограниченными водными ресурсами.

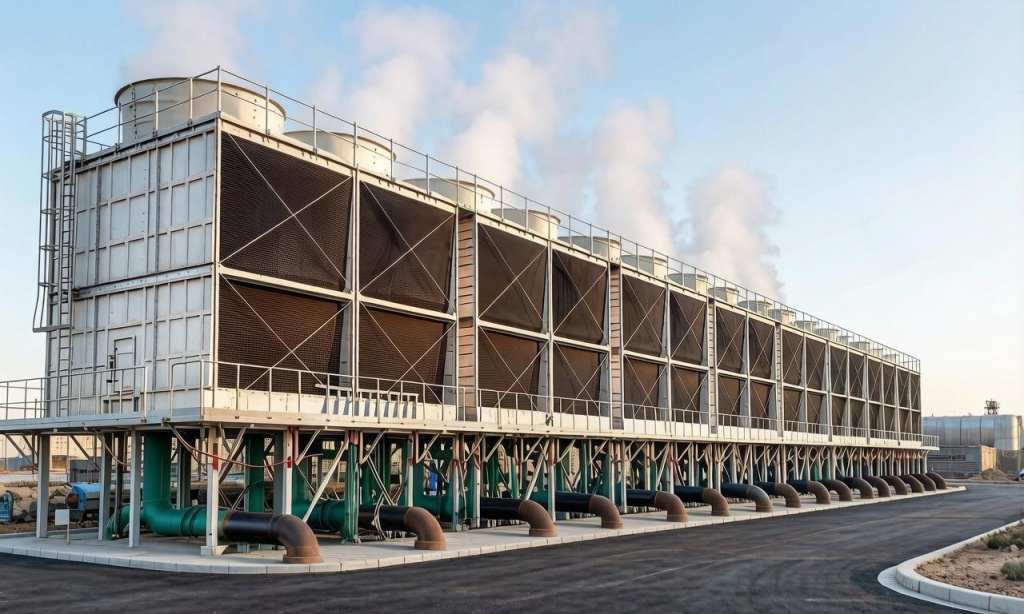

Вентиляторная градирня - дает возможность получать температуру воды, близкую к температуре мокрого термометра (+22…+25 °С в летний период). Энергопотребление умеренное, требует подпитки водой и химической обработки. Это наиболее универсальное решение для средних и крупных систем оборотного водоснабжения в промышленности (градирня ТЭЦ, охлаждение печей, компрессоров, и др.)
Посмотреть каталог вентиляторных градирен ИНСМА можно в соответствующем разделе продукции производства ИНСПРО «Градирни вентиляторные испарительные».

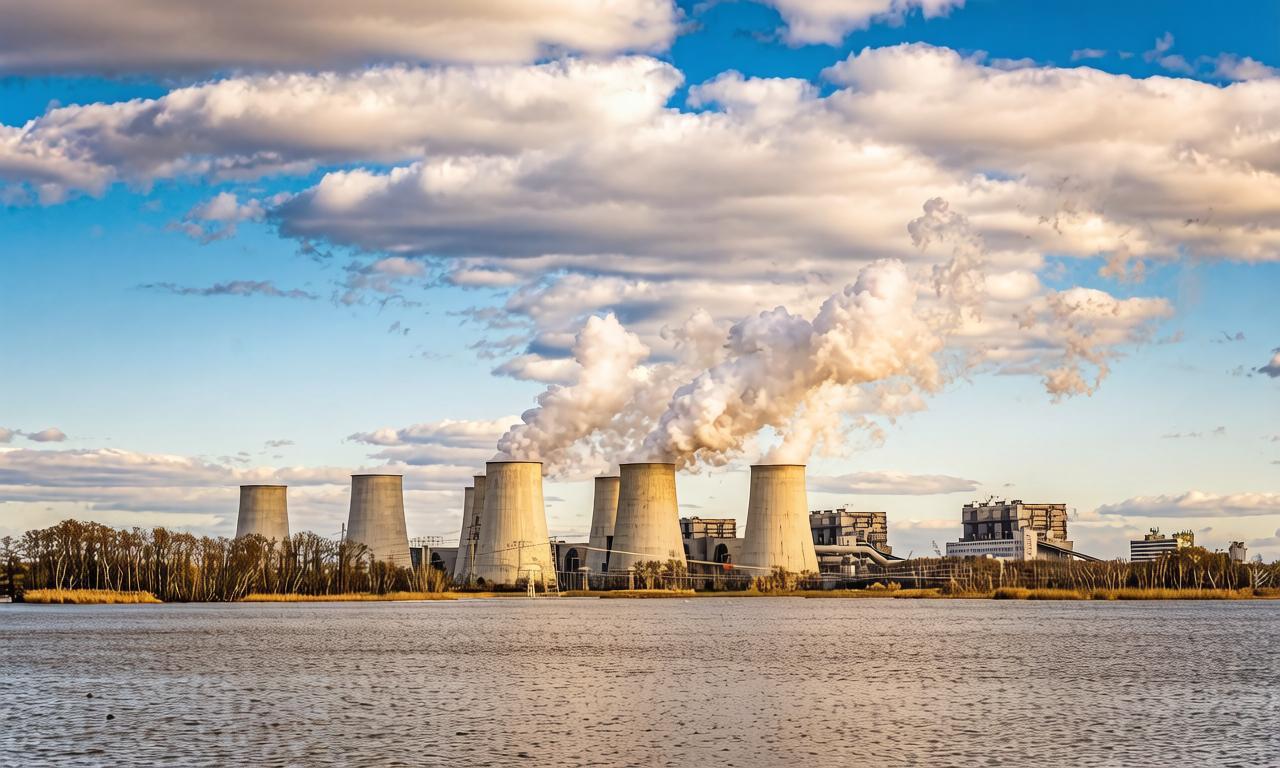

Башенная градирня – большие капитальные затраты на строительство, применяется при необходимости охлаждения больших расходов воды от 10 000 до сотен тысяч кубических метров в час. Плюс - не имеет затрат на привод вентиляторов.
Эжекционная градирня способна работать с горячей водой (до 85 °С), в конструктиве нет оросителя. Перспективна для малых потребителей, где низкие требования к глубине охлаждения и потерям воды.

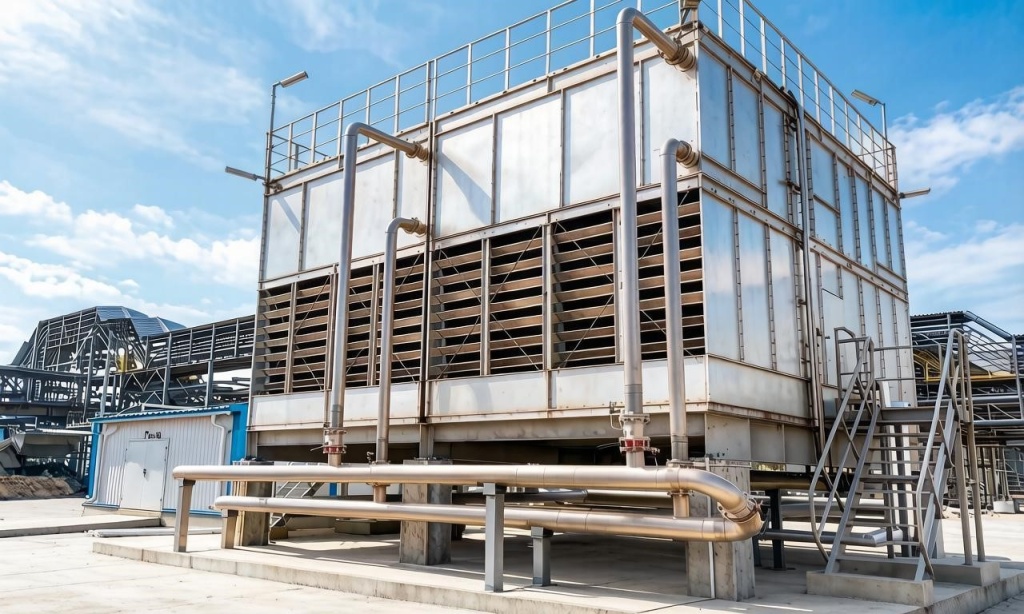

Гибридная и двухконтурная градирня значительно снижает водопотребление, за счет сухого режима в холодное время года. Капитальные затраты выше, чем у открытых градирен, однако экономия воды и реагентов окупает вложения.
Смотреть каталог гибридных и двухконтурных градирен ИНСТА.
Пошаговый алгоритм выбора градирни
Шаг 1. Определите основные рабочие параметры системы охлаждения: расход воды, температура на выходе и входе, допустимый диапазон колебаний. Например: охлаждение 3000 м³/ч воды с температуры плюс 45 °С до плюс 25 °С.
Шаг 2. Анализ климатических условий. Для испарительных систем, вычисляют расчётную температуру мокрого термометра для теплого периода по нормативным документам. Если температура мокрого термометра равна 22 °С, вентиляторная градирня сможет обеспечить охлаждение до 25 °С. При необходимости более низких температур на выходе рассматривайте применение чиллера.
Самая распространенная ошибка при выборе испарительной градирни (и вообще при проектировании систем автоматизации технологических процессов) – недооценка температуры мокрого термометра. Многие учитывают среднее значение, а в жаркий месяц получают перегрев. Мы всегда рекомендуем закладывать запас 2-3 °С и проверять расчётные данные по актуальным нормативам и архивам погоды с фактическими показателями.
Шаг 3. Оценка источника воды и стоимости водоподготовки. При доступной подпиточной воде, экономически оправданы открытые испарительные градирни. При дефиците воды рассмотрите применение драйкулеров (если они способны обеспечить требуемый съем тепла) или гибридные градирни. В любом открытом контуре необходим фильтр очистки оборотной воды и установка дозирования реагентов. Решение по очистке подпиточной воды принимается на основании показателей её исходного качества в источнике.
Шаг 4. Учет ограничений площадки строительства градирни. Оцените свободную площадь, условия размещения. Для монтажа градирни на кровле выбирайте модульные вентиляторные градирни или гибридные. Предусмотрите место для насосной станции и шкафа АСУ ТП.
Для подачи воды в систему мы предлагаем комплектные блочно-модульные насосные станции заводской готовности.
Шаг 5. Технико-экономическое сравнение вариантов, в том числе с учетом стоимости насосной станции, затрат на строительство и комплексной автоматизации. Для 2-3 конкурирующих решений оцените суммарные капитальные затраты и годовые эксплуатационные расходы (электроэнергия, вода, реагенты, техническое обслуживание). Срок службы оборудования принимают равным 20-30 годам.
Дополнительно утвердите расчетные данные тепловым расчетом, гидравлическим расчетом сопротивления контура циркуляции чтобы выполнить подбор насосных агрегатов. На основании опросного листа мы определим оптимальный тип системы, выполним расчет градирни, предоставим технологические решения и цену строительства объекта «под ключ».

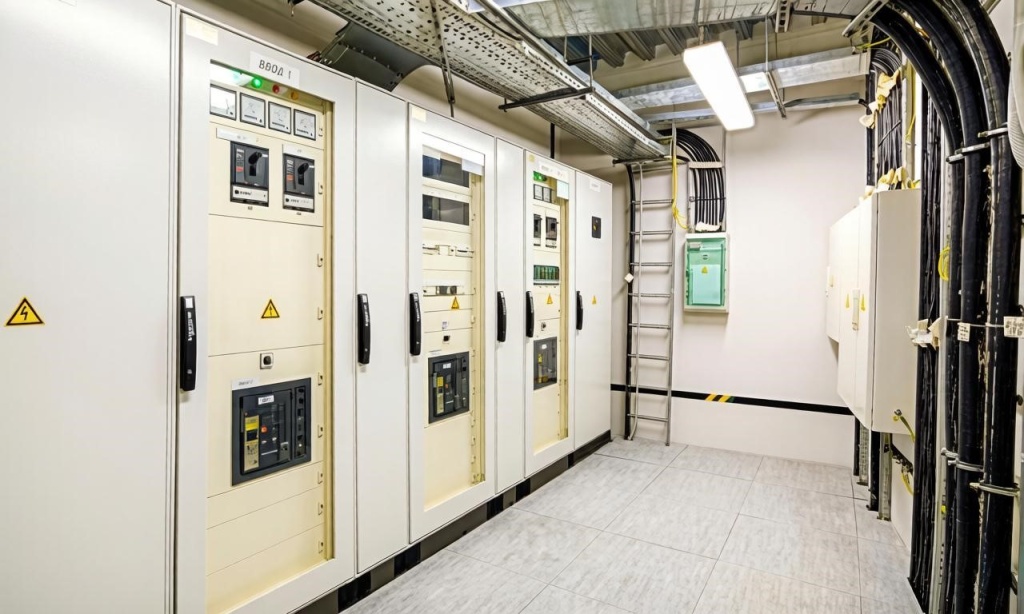

Разработка систем автоматизации ПО и водоподготовка в системах охлаждения
Комплексная автоматизация системы охлаждения на предприятии может быть реализована оптимально, низкозатратно, на долгий срок. Эффективная работа системы охлаждения оборотной воды на промышленных объектах невозможна без современного оборудования для автоматизации, вне зависимости от выбранного типа градирни. Шкаф управления градирней с программируемым логическим контроллером и частотным преобразователем на вентиляторах позволяет плавно регулировать производительность и поддерживать заданную температуру воды в инженерной системе.
Например, на предприятии АО “Полюс” в Красноярском крае мы внедрили АСУ ТП с регулированием скорости вентиляторов по температуре оборотной воды. Результат: годовое энергопотребление снизилось на 40 %, а точность поддержания температуры выросла до ±1 °С. Читать подробнее о проекте.
Промышленная автоматизация компании начинается с проработки стратегии данного процесса. При расширении до уровня автоматизированной системы управления технологическим процессом (АСУ ТП) всего ВОЦ, контур включает насосы, задвижки датчики. Проект АСУ ТП учитывает проектирование шкафов, программирование контроллеров, создание SCADA-систем (например, MasterSCADA или WinCC) и организацию диспетчерского контроля.
ИНСПРО разрабатывает и поставляет шкафы АСУ ТП для градирен и ВОЦ “под ключ”: от проектирования до пуско-наладки. В наших решениях используется ПЛК отечественных и импортных производителей, частотные преобразователи и SCADA-системы. Посетите наш раздел промышленной автоматизации и диспетчеризации на сайте.
Не менее важна водоподготовка и обработка оборотной воды. В открытых оборотных циклах вода подвержена накоплению солей жёсткости, механических примесей и биологическому обрастанию. Для защиты теплообменных поверхностей применяются сетчатые автоматические самопромывные фильтры, осветительные песчаные фильтры, станции дозирования ингибиторов коррозии и накипеобразования, биоцидов. Правильно спроектированная система автоматизации технологических процессов водоподготовки и водоочистки продлевает межсервисные интервал оборудования и ресурс эксплуатации.
Мы предлагаем автоматические сетчатые самопромывные фильтры, песчаные фильтры и установки реагентной обработки воды для систем оборотного водоснабжения. Расчет и подбор по требованиям ОЛ.
Заключение и рекомендации
Универсального ответа на вопрос “что лучше” не существует. И это нормально. Каждый случай выбора градирни, проектирования ВОЦ и разработки автоматизированной системы уникален: свой климат, свои расходы, свои задачи. Мы помогаем делать исследование и предлагаем заказчикам не гадать, а выбирать на основе цифр и расчетов.
Вентиляторные поперечноточные или по-другому перекрестные градирни остаются наиболее массовым и эффективным решением для широкого круга производств. Драйкулеры и гибридные градирни все активнее внедряются в условиях дефицита воды и ужесточения экологических норм. Чиллеры незаменимы там, где требуется строгое поддержания низких температур. Эжекционные градирни применяют на малых объектах, где температура горячей воды выше 55 °С ограничивает применение вентиляторных градирен с оросителем. Башенные градирни применяют на АЭС, ТЭС и производствах, где требуется охладить большие расходы оборотной воды.
На сайте компании ИНСПРО описаны обширные компетенции и производственные ресурсы в сфере промышленного охлаждения, производства градирен, строительства ВОЦ «под ключ», по промышленной автоматизации. Предлагаем полный комплекс работ по созданию систем оборотного водоснабжения: от базового инжиниринга и расчета градирни до производства, поставки, монтажа, пуско-наладки и ввода в эксплуатацию, в том числе комплектных модульных водооборотных циклов. Детально прорабатываем каждую задачу уже на этапе опросного листа, что позволяет принимать и предлагать энергоэффективные и рациональные обоснованные технологические решения заказчикам, наилучшим образом соответствующие условиям эксплуатации и требованиям.
